Thema: HiCAD Stahlbau

Rasterbeschriftung ausrichten

Stahlbau > Weitere Funktionen > Einst... > Rasterbeschriftung > Rasterbeschriftung ausrichten

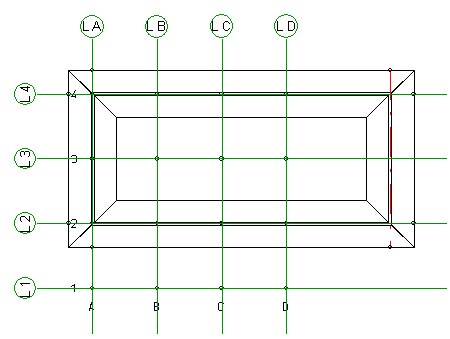

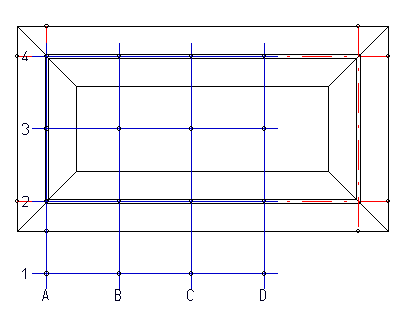

Mit dieser Funktion lässt sich die Ausrichtung vorhandener Rasterbeschriftungen ändern. Dazu wird das Dialogfenster Rasterbeschriftung anpassen angezeigt.

Auswahl
Durch Aktivierung des entsprechenden Radio-Buttons legen Sie hier fest, ob nur die Systemachsen einer bestimmten Ansicht oder die Systemachsen aller sichtbaren Ansichten angepasst, d.h. neu ausgerichtet werden sollen. Ist die Checkbox Ansicht auswählen aktiv, dann fordert HiCAD Sie nach dem Verlassen des Dialogfensters mit OK auf, die gewünschte Ansicht zu identifizieren.
Lage der Textbox

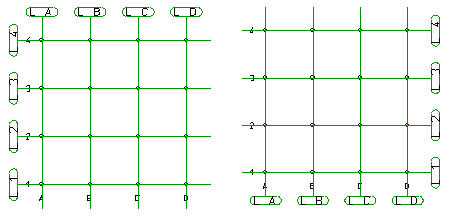

Diese Optionen bestimmen die horizontale (links/rechts) und vertikale Lage (oben/unten) des Beschriftungstextes.

Ansichtsrahmen vergrößert um

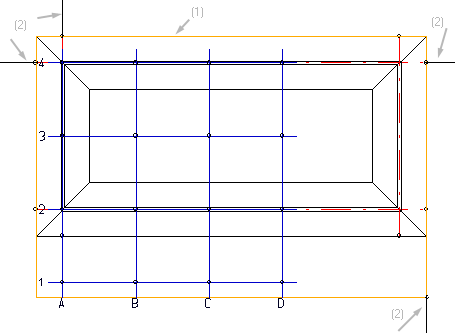

Die Länge der Beschriftungslinien wird zunächst bestimmt durch die Größe des Hüllquaders (1), der alle Teile der Konstruktion umschließt. Zusätzlich können Sie in den Feldern unter Ansichtsrahmen vergrößert um einen Wert (2) eintragen, um den die Beschriftungslinien oben, unten, links und rechts verlängert oder (durch Angabe eines negativen Wertes) verkürzt werden sollen.

Rasterbeschriftung bearbeiten (3D-STB) • Rasterbeschritung (3D-STB) • Raster (3D-STB)
