Thema: HiCAD Stahlbau

Gitterroststufe austauschen

Stahlbau > Weitere Funktionen > Extras > Austauschen > Gitterroststufe

Mit dieser Funktion lassen sich Gitterroststufen nachträglich gegen andere Gitterroststufen austauschen.

1. Identifizieren Sie die Gitterroststufe, die Sie austauschen wollen.

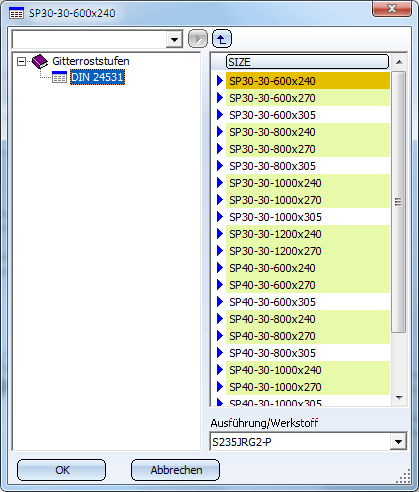

2. Wählen Sie im angezeigten Katalog die Stufe aus, gegen die Sie das Original austauschen wollen. Wählen Sie ggf. die Ausführung bzw. den Werkstoff und beenden Sie das Fenster mit OK.

Die neue Gitterroststufe wird als Vorschau eingeblendet.

3. Bestimmen Sie einen Passpunkt auf der Stufe oder wählen Sie mit der rechten Maustaste den Nullpunkt des Teilekoordinatensystems.
4. Bestimmen Sie die Lage des zuvor bestimmten Passpunktes in der Konstruktion. Wollen Sie hier den Ursprung des aktiven Koordinatensystems wählen, dann drücken Sie einfach die rechte Maustaste und wählen Sie die Funktion Ursprung.

Alternativ können Sie die Funktion auch über das Kontextmenü aufrufen. Dazu klicken Sie mit der rechten Maustaste auf die Gitterroststufe und wählen dann die Funktion Austauschen .
