Paketierung

Die Funktion Paketierung ermöglich es Ihnen, die bei einer Profilverlegung verlegten Profile in Pakete aufzuteilen. Diese werden dann bei der Erstellung von Stücklisten und abgeleiteten Zeichnungen verwendet.

Starten Sie die Funktion über den Button Paketierung auf dem Ribbon Profilverlegung.

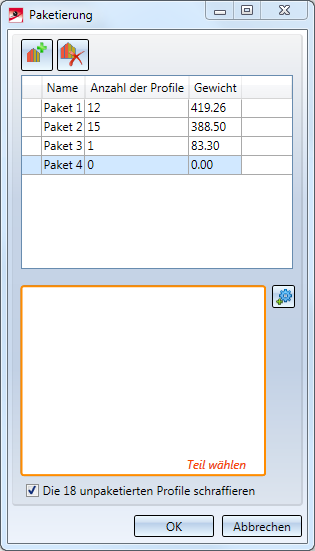

Das Dialogfenster ist in zwei Bereiche eingeteilt: Im oberen Teil des Fensters werden die erstellten Pakete aufgelistet, im rechten Teil wird der Inhalt des gerade gewählten Paketes aufgelistet.

Über den Button

erstellen Sie ein neues Paket. Mit dem Button

löschen Sie ein bereits angelegtes Paket wieder.

Standardmäßig werden Pakete als "Paket 1", "Paket 2", usw. benannt und durchnummeriert. Sie können aber nach einem Doppelklick auf den Paketnamen einen beliebigen eigenen Namen vergeben.

Nachdem Sie ein Paket erzeugt und ausgewählt haben, können Sie im unteren Bereich des Fensters den Inhalt dieses Paketes festlegen. Klicken Sie hierzu in der Konstruktion alle Profile an, die Teil dieses Paketes werden sollen. Diese werden in der Konstruktion dann blau hervorgehoben. Wenn Sie ein hinzugefügtes Teil erneut anklicken, wird es wieder aus diesem Paket entfernt.

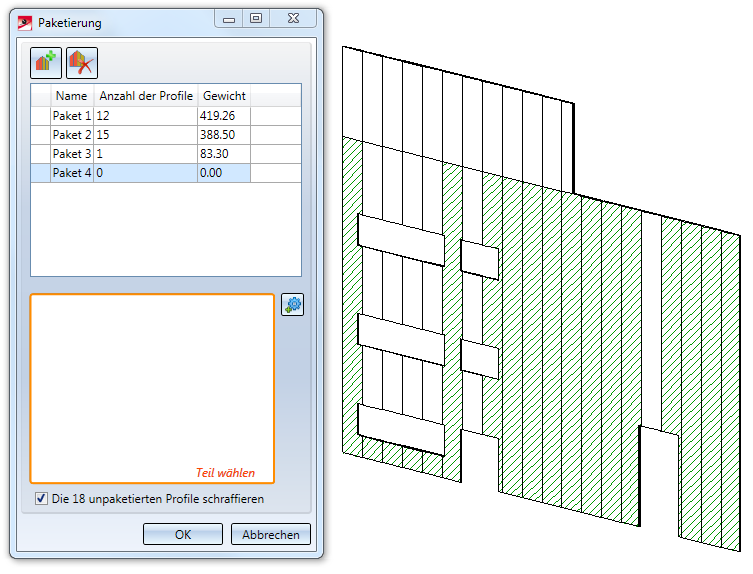

Im unteren Bereich des Dialogfensters finden Sie die Option Die x unpaketierten Profile schraffieren. Statt x wird dort angezeigt, wie viele Profile in der Verlegung existieren, denen noch kein Paket zugewiesen wurde. Wenn Sie diese Option aktivieren, werden in der Konstruktion alle betroffenen Profile durch eine Schraffur hervorgehoben:

Hinweis: Ein Profil kann immer nur in einem Paket enthalten sein. Wenn Sie ein Profil, das bereits Teil eines Paketes ist, zu einem anderen Paket hinzufügen, so wird dieser Fehler deutlich angezeigt: Der Eintrag des Profils im Paketinhalt sowie das ganze Auswahlfeld erhalten eine Markierung, die beiden sich überschneidenden Pakete erhalten eine Markierung und auch der OK-Button wird markiert. Der Dialog kann erst geschlossen werden, wenn dieser Konflikt behoben wurde.
