Längenoptimierung

Profilverlegung > Längenoptimierung

Bei einer Profilverlegung kann es leicht vorkommen, dass viele Profile mit ähnlichen, aber nicht identischen Längen erzeugt werden. Dies kann unerwünscht sein, da hierdurch z.B. die Paketierung erschwert und die Stücklisten unübersichtlich werden können.

Über das Tool Längenoptimierung kann erreicht werden, dass weniger verschiedene Längen paketiert werden müssen - natürlich zu Kosten eines größeren Verschnitts bei der Bearbeitung der Teile auf der Baustelle.

Rufen Sie, nachdem Sie eine Profilverlegung durchgeführt haben, dieses Tool über Profilverlegung > Längenoptimierung auf.

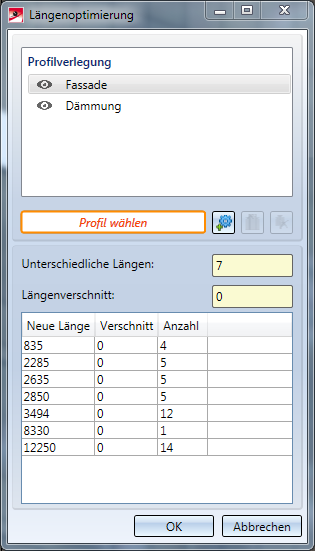

Im oberen Teil des Fensters werden die Schichten der Profilverlegung angezeigt. Über die Augensymbole vor den Einträgen können Sie einzelne Schichten aus- und einblenden.

Unterhalb der Struktur finden Sie Bedienelemente, mit denen Sie die Längenoptimierung vornehmen können. Das Vorgehen ist dabei so, dass Sie mehrere Profilelemente auswählen, welche anschließend nach einem Klick auf den Button auf die gleiche Länge gebracht werden. Dies bedeutet in der Praxis, das alle Elemente so lang werden, wie das längste ausgewählte Element. Dieses ändert seine Länge nicht.

Über den Button  kann solch eine Optimierung wieder rückgängig gemacht werden - alle Elemente, die bei Betätigung des Buttons markiert sind, erhalten wieder ihre ursprüngliche, "minimale" Länge.

Während der Optimierung werden darunter hilfreiche Informationen eingeblendet:

Im oberen Teil werden die aktuellen Werte der gewählten Schicht angezeigt: Unterschiedliche Längen gibt an, wie viele verschiedene Profillängen auf dieser Schicht existieren. Längenverschnitt gibt den Gesamtverschnitt aller Profile der Schicht an.

Darunter werden die verschiedenen Längen in Tabellenform angezeigt. Diese sind nach Länge sortiert, wodurch Elemente, die eine ähnliche Länge haben und somit relativ verschnittarm optimiert werden können, direkt nacheinander aufgelistet werden. Zusätzlich wird aufgeführt, wie viele Elemente dieser Länge existieren und wie viel Verschnitt durch Teile mit dieser Länge insgesamt entsteht.

Sie können Zeilen in der Tabelle mit der rechten Maustaste anklicken und im Kontextmenü den Eintrag Profil(e) zur Auswahl hinzufügen wählen, um alle Profile dieser Länge zur aktuellen Auswahl hinzuzufügen.

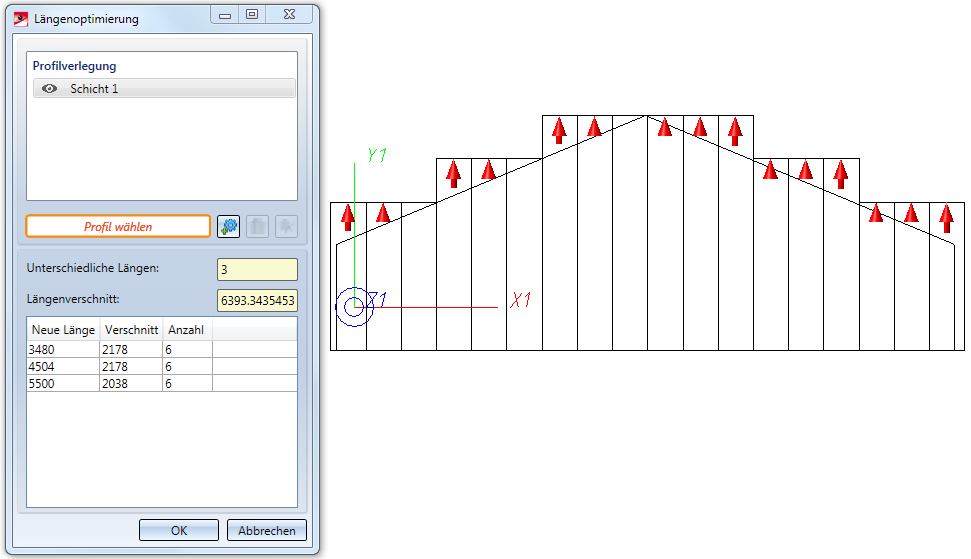

In der Konstruktion werden an allen Profilen, die über die Längenoptimierung verlängert wurden, ein Pfeil angezeigt, der die Verlängerung darstellt.

Hinweise:

• Es bietet sich an, für die Arbeit mit der Längenoptimierung auf den Anzeigemodus Kontur ungeschnitten zu schalten, da hier die Längen der Elemente am besten sichtbar sind.
• Wenn Sie Änderungen an der Skizze der Profilverlegung vornehmen, werden sämtliche Längenoptimierungen gelöscht. Daher sollten Sie die Längenoptimierung erst vornehmen, wenn die Skizze der Profilverlegung sich garantiert nicht mehr ändern wird.
