Maßbedingungen automatisch vergeben

2D Teil > 2D-HCM-Bedingungen > Maßbedingungen > Sonstige > Maßbedingungen automatisch vergeben

Mit dieser Funktion veranlassen Sie HiCAD, automatisch nach Abstands-, Winkel- oder Radiusbedingungen zu suchen. Dazu wird zunächst ein Eingabefenster angezeigt, in dem Sie die Suchbedingungen festlegen können.

Funktion	Beschreibung
Bedingungen suchen/ Bedingungen ignorieren	In diesen Feldern werden die Bedingungen angezeigt nach denen HiCAD suchen bzw. die ignoriert werden soll. Um Bedingungen von einem Fenster in das andere zu verschieben, markieren Sie die jeweilige Bedingung und klicken dann auf die entsprechende Pfeil-Schaltfläche. Bei der Auswahl der Bedingungen ist auch die Mehrfachauswahl möglich. Halten Sie dazu die STRG-Taste gedrückt, während Sie die Bedingungen markieren.
Reihenfolge beachten	Aktivieren Sie dieses Kontrollkästchen, wenn die Suche in der Reihenfolge durchgeführt werden soll, in der die Bedingungen im Feld Bedingung suchen stehen. Beachten Sie, dass Sie die Reihenfolge der Einträge in diesem Feld per Drag&Drop ändern können.
Variablen zuweisen	Aktivieren Sie dieses Kontrollkästchen, wenn allen gefundenen Maßbedingungen automatisch Variablen zugewiesen werden sollen. Die Variablennamen werden von HiCAD automatisch vergeben: AB für Abstandsbedingungen, WI für Winkelbedingungen, jeweils gefolgt von einer fortlaufenden Nummer.
Suchen	Die Suche nach den angegebenen Bedingungen wird gestartet. Die gefundenen Bedingungen werden automatisch in das Kantenzugmodell eingetragen und Anzahl der gefundenen Bedingungen wird im Eingabefenster angezeigt. Um die angezeigten Bedingungen zu übernehmen, drücken Sie OK.
Löschen	Die angezeigten Bedingungen werden gelöscht. Sie können dann einen Suchvorgang mit ggf. veränderten Suchbedingungen starten oder das Eingabefenster verlassen.
OK	Die gefundenen Bedingungen werden als HCM-Bedingungen übernommen.
Abbrechen	Die Funktion wird ohne Übernahme der Bedingungen abgebrochen.

Funktion

Beschreibung

Bedingungen suchen/ Bedingungen ignorieren

In diesen Feldern werden die Bedingungen angezeigt nach denen HiCAD suchen bzw. die ignoriert werden soll. Um Bedingungen von einem Fenster in das andere zu verschieben, markieren Sie die jeweilige Bedingung und klicken dann auf die entsprechende Pfeil-Schaltfläche. Bei der Auswahl der Bedingungen ist auch die Mehrfachauswahl möglich. Halten Sie dazu die STRG-Taste gedrückt, während Sie die Bedingungen markieren.

Reihenfolge beachten

Aktivieren Sie dieses Kontrollkästchen, wenn die Suche in der Reihenfolge durchgeführt werden soll, in der die Bedingungen im Feld Bedingung suchen stehen. Beachten Sie, dass Sie die Reihenfolge der Einträge in diesem Feld per Drag&Drop ändern können.

Variablen zuweisen

Aktivieren Sie dieses Kontrollkästchen, wenn allen gefundenen Maßbedingungen automatisch Variablen zugewiesen werden sollen. Die Variablennamen werden von HiCAD automatisch vergeben: AB für Abstandsbedingungen, WI für Winkelbedingungen, jeweils gefolgt von einer fortlaufenden Nummer.

Suchen

Die Suche nach den angegebenen Bedingungen wird gestartet. Die gefundenen Bedingungen werden automatisch in das Kantenzugmodell eingetragen und Anzahl der gefundenen Bedingungen wird im Eingabefenster angezeigt. Um die angezeigten Bedingungen zu übernehmen, drücken Sie OK.

Löschen

Die angezeigten Bedingungen werden gelöscht. Sie können dann einen Suchvorgang mit ggf. veränderten Suchbedingungen starten oder das Eingabefenster verlassen.

Die gefundenen Bedingungen werden als HCM-Bedingungen übernommen.

Abbrechen

Die Funktion wird ohne Übernahme der Bedingungen abgebrochen.

Beispiel:

Einem Dreieck sollen automatische Maßbedingungen zugewiesen werden. Gesucht werden soll nach den Bedingungen:

Abstand Punkt-Linie und

Winkel.

Der Schalter Reihenfolge beachten ist aktiv.

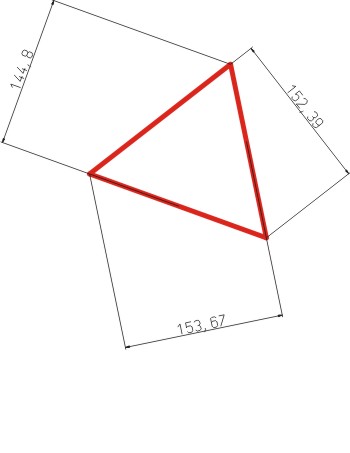

1. Fall: Die Abstandsbedingung soll bei der Suche Vorrang haben vor der Winkelbedingung. Dazu muss die Bedingung im Feld Bedingung suchen vor der Winkelbedingung stehen.

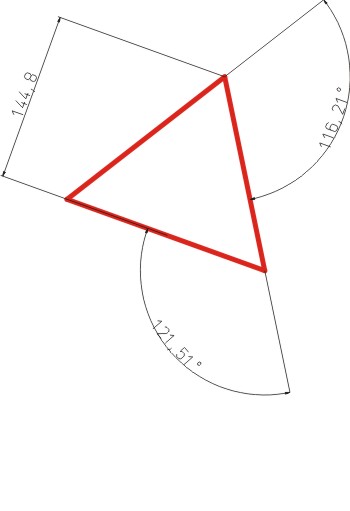

2. Fall: Hier wird umgekehrt verfahren, d.h. die Winkelbedingung soll bei der Suche Vorrang haben vor der Abstandsbedingung.
