Thema: Parametrik (HCM)

Abstand direkt

2D-Teil > 2D HCM-Bedingungen >  Abstand

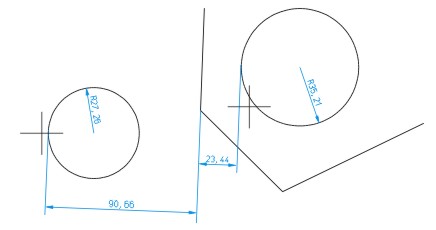

Wird ein Abstand zwischen zwei Linien definiert, werden diese gleichzeitig parallel ausgerichtet. Achten Sie ggf. darauf, dass die gewünschte Bezugsrichtung durch die Angabe anderer Bedingungen erhalten bleibt. Der Abstand zwischen einem Kreis(bogen) und einem Punkt bzw. einer Linie hängt vom Identifizierungspunkt des Kreises ab.

Der Abstand wird durch die direkte Verbindung der angewählten Elemente/Punkte vorgegeben.

1. Identifizieren Sie die beiden Elemente/Punkte und legen Sie die Lage der Maßhilfslinie fest.
2. Geben Sie dann den neuen Abstand als Wert oder als Formel ein.

Nachdem Sie eine Formel eingeben haben, werden die Werte der Variablen angefordert. Das HCM-Modell wird entsprechend angepasst.

Maßbedingungen definieren
