Thema: HiCAD Elementverlegung

Beispiel: Erzeugung von Teilen mit Verbindungsparametern - Schritt 1

Schritt 1: Variante für die Elementverlegung erzeugen

Die Erstellung eigener Verlegeelemente ist unter Kundenspezifische Verlegeelemente detailliert beschrieben. Daher werden hier nur die nötigsten Schritte aufgeführt.

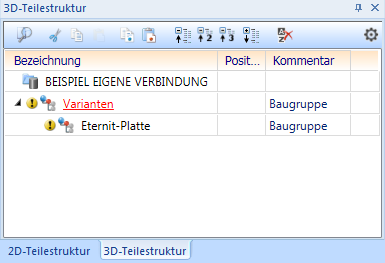

• Erzeugen Sie eine Baugruppe namens Varianten. Erzeugen Sie in dieser Baugruppe eine Baugruppe namens Eternit-Platte.

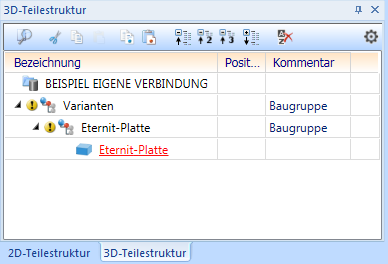

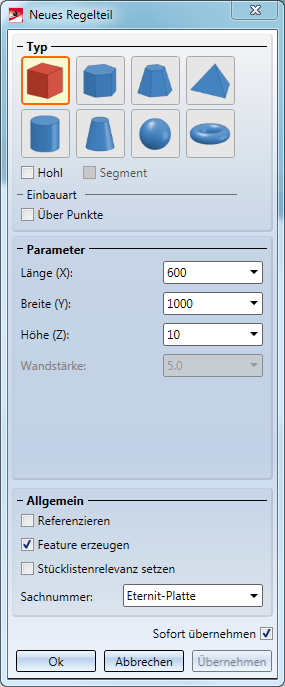

• Erzeugen Sie in dieser Baugruppe mittels 3D-Standard > Regelteil einen Quader. Tragen Sie im Dialogfenster folgende Werte für die Abmessungen ein:
• Länge (X): 600
• Breite (Y): 1000
• Höhe (Z): 10

• Klicken Sie im ICN die Baugruppe Eternit-Platte mit der rechten Maustaste an und wählen Sie im Menü den Punkt Eigenschaften > Teile-Variablen.

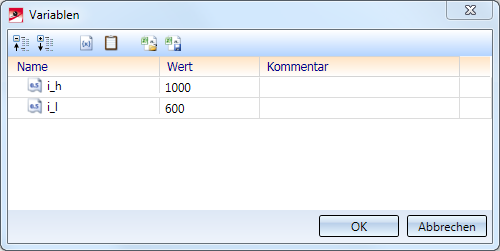

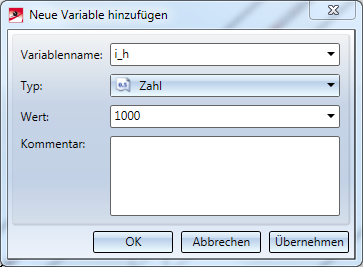

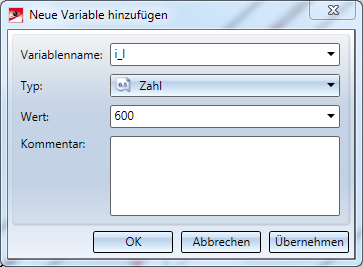

• Wählen Sie hier den Button Neue Variable hinzufügen und erstellen Sie eine Variable namens i_h, Typ Zahl, Wert1000. Ebenso eine weitere Variable namens i_l mit dem Wert 600.

• Schließen Sie das Fenster Teilevariablen mit einem Klick auf OK.

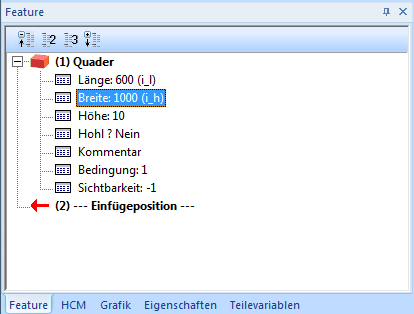

• Wählen Sie den Quader aus. Im Bereich Feature des ICN finden Sie den Feature-Eintrag Quader. Klappen Sie diesen auf. Doppelklicken Sie auf den Eintrag Länge: 600 und geben Sie in das erscheinende Fenster i_l ein. Verfahren Sie analog, um dem Eintrag Breite: 1000 den Wert i_h zuzuweisen.

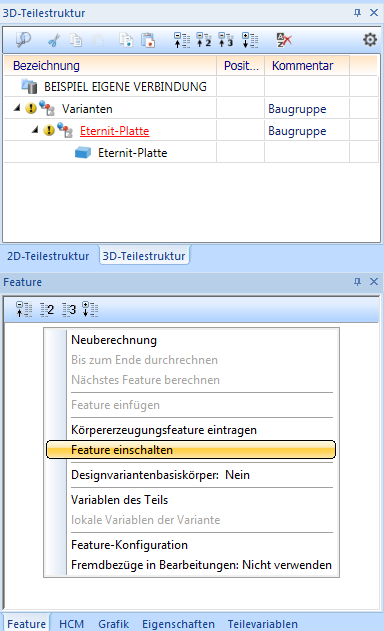

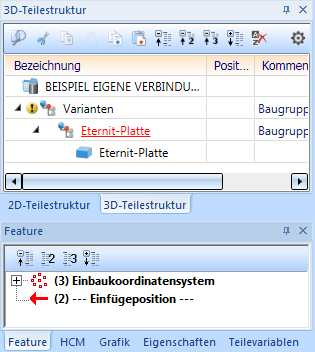

• Wählen Sie die Baugruppe Eternit-Platte aus. Diese hat noch kein Feature-Protokoll, weshalb dieses zunächst aktiviert werden muss: Klicken Sie hierzu mit der rechten Maustaste in den leeren Bereich der Registerkarte Feature im ICN und wählen dann den Punkt Feature einschalten aus.

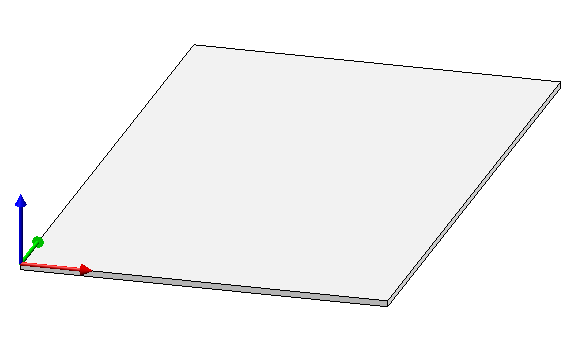

• Wählen Sie dann den Menüpunkt Konstruktion > Sonstiges > Welt-KS > Einbau-KS definieren aus und identifizieren nacheinander die Punkte unten links, unten rechts und oben links auf der Oberseite des Quaders.

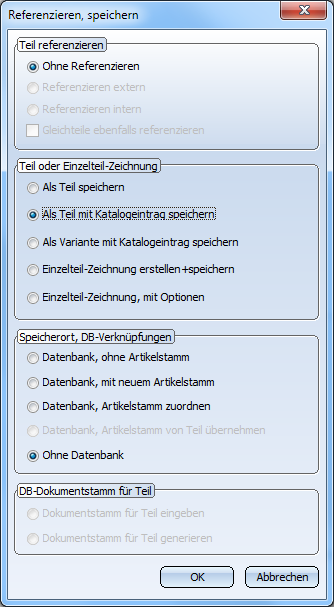

• Der Quader ist nun für die Speicherung im Katalog für die Elementverlegung bereit. Wählen Sie die Baugruppe Eternit-Platte aus und aktivieren die Funktion Konstruktion > Speichern/Referenzieren > Teil referenzieren / Speichern / ET-Zeichnung. Im erscheinenden Dialog wählen Sie Ohne Referenzieren, Als Teil mit Katalogeintrag speichern sowie Ohne Datenbank aus.

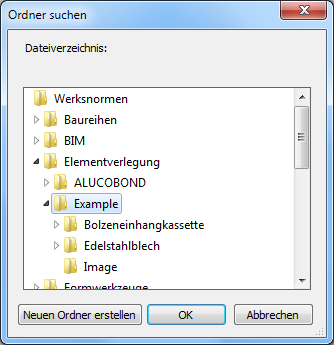

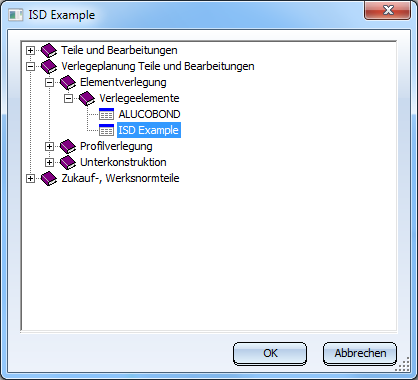

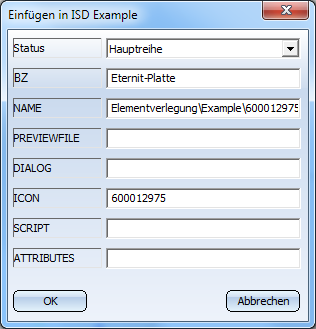

• Als Datenverzeichnis wählen Sie Werksnormen\Elementverlegung\Example aus, als Katalog Verlegeplanung Teile und Bearbeitungen\Elementverlegung\Verlegeelemente\ISD Example. Die dann erscheinenden Einstellungen können unverändert übernommen werden; ein Bitmap muss hier nicht erzeugt werden.

Nächster Schritt: Variante für die Unterkonstruktion erzeugen
