HiCAD GUI-Creator - RadioButtons

Radiobuttons sind untereinander angeordnete kleine Kreise, gefolgt von kurzen Beschreibungstexten. Die Kreise können zwei Zustände annehmen: nicht markiert (leer) und markiert (mit einem Punkt in der Mitte). Von mehreren Radiobuttons einer Gruppe kann immer nur einer markiert werden. Sobald ein Radiobutton markiert wird, wird eine eventuell vorhandene Markierung eines anderen Radiobuttons derselben Gruppe gelöscht.

Das GUI-Objekt RadioButtons stellt eine Gruppe von Radiobuttons dar. Jeder Button ist ein Untereintrag in der Baumstruktur.

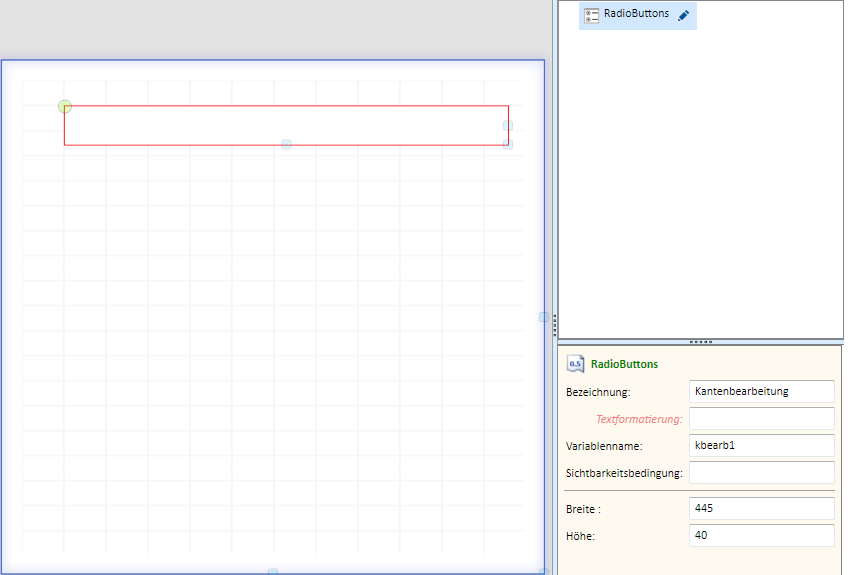

Beispiel



Parameter RadioButtons

Parameter Untereinträge
  • Bezeichnung
  • Textformatierung
  • Variablenname
  • Sichtbarkeitsbedingung
  • Breite
  • Höhe
  • Bezeichnung
  • Textformatierung
  • Wert
  • Sichtbarkeitsbedingung

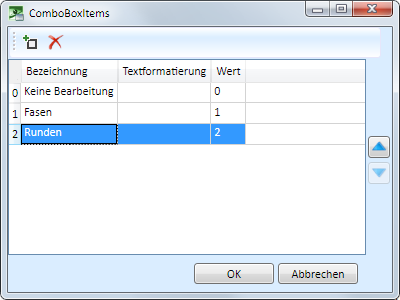

Durch einen Klick auf das Symbol Bearbeiten in der Baumstruktur kann die Gruppe RadioButtons bearbeitet werden, d.h. es können Buttons hinzugefügt, gelöscht oder anders belegt werden, z.B.

Beim Einfügen neuer Zeilen werden die Einträge in der Spalte Wert automatisch fortlaufend nummeriert.

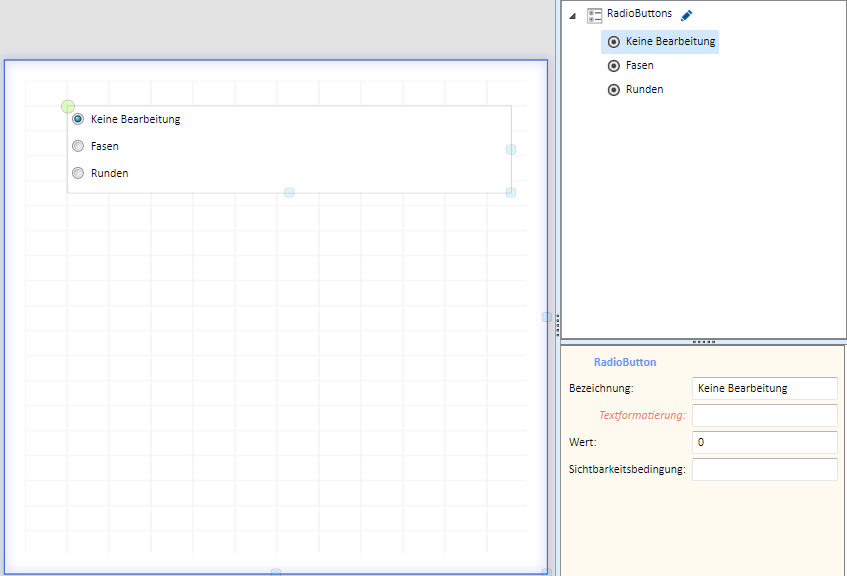

Beispiel
