Thema: HiCAD Blech

Textposition auf Abwicklung

Kantblech > Weitere Funktionen > PullDown-Menü Extras > Textposition auf Abwicklung

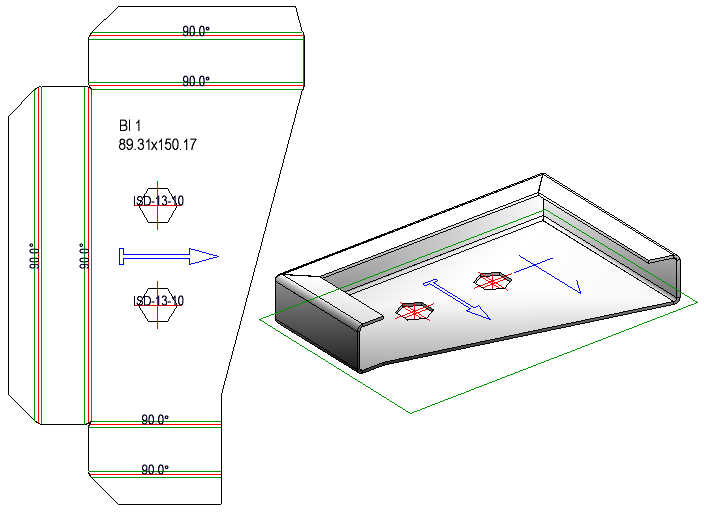

Mit der Textpositionierung legen Sie die Position und Richtung des Zusatztextes in der Blechabwicklung fest. Um die Textpositon auszuwerten, müssen Sie im Dialog der Abwicklung den Zusatztext aktivieren und bei der Platzierung Innerhalb wählen. Ist Innerhalb gewählt, aber kein Positionierungssymbol gesetzt, wird die Beschriftung wie bisher gesetzt, automatische Suche nach einen freien Bereich innerhalb der Abwicklung.

Im Katalog stehen in der Tabelle Textausrichtung (unter Werksnormen/Symnbole) das Textpositionssymbol in verschiedenen Größen zur Verfügung. Sie können die Tabelle jederzeit mit eigenen Symbolen ergänzen.

Das Textpositionssymbol ist am 3D-Blech sichtbar, in der Abwicklung unsichtbar auf Schicht 0.

Das Textpositionssymbol geht in die Gleichteilerkennung und damit in die Referenzierung ein. Zwei Blech, die unterschiedliche Textpositionssymbole haben sind nicht gleich.

1. Aktivieren Sie zuerst die zu bearbeitende Blechlasche aus.

2. Rufen Sie dann die Funktion Textposition auf Abwicklung auf.

Nach dem Aufruf der Funktion erscheint das Dialogfenster Einstellungen. (Ausnahme: Sie haben die Option Fenster nicht mehr einblenden aktiviert.)

3. Nehmen Sie hier die nötigen Einstellungen vor und klicken Sie dann auf OK.
4. Identifizieren Sie ggf. die Bearbeitungsfläche z.B. über 2 Kanten oder 2 Punkte.

5. Wählen Sie dann die Größe der Textposition im Katalog aus.

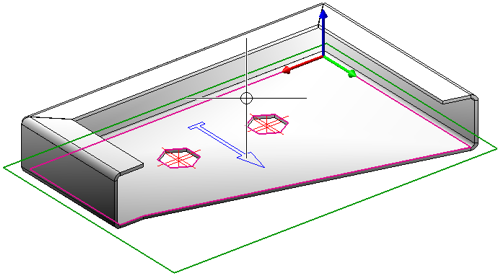

6. Geben Sie die Einbauposition an.

Die längste Zeile des Zusatztextes wird zentriert zum Kreuzpunkt der Textposition ausgerichtet.
