Thema: HiCAD Blech

Ausstellung

Kantblech > Ankanten > PullDown-Menü Lasche > Ausstellung

Ausstellungen sind Bohrungen, bei denen das ausgeschnittene Material zu einer beliebigen Seite gebogen wird.

1. Fügen Sie eine Bearbeitungsebene (siehe Online-Hilfe 3D) ein, um die Ausstellung positionieren zu können.
2. Aktivieren Sie das Blech, in dass die Ausstellung eingebaut werden soll.
3. Aktivieren Sie die Funktion Ausstellung.

Nach Wahl der Funktion erscheint das Dialogfenster Ausstellung.

4. Geben Sie die Werte für die Ausstellungsparameter ein und bestätigen Sie mit OK.

Es erscheint eine Vorschau der Ausstellung.

5. Identifizieren Sie einen Passpunkt auf der Ausstellung und anschließend einen Passpunkt in der Konstruktion.
6. Geben Sie die äußere Anschlusskante des Bleches an, um die Lasche der Ausstellung einzubauen.

Die Richtung des Biegewinkels wird durch die Anschlusskante bestimmt.

Sie können nun die Einstellungen für eine weitere Ausstellung eingeben oder die Funktion Abbrechen beenden.

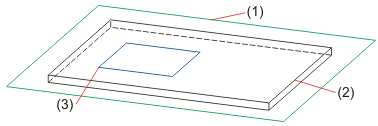

(1) Bearbeitungsebene
(2) Blech
(3) Ausstellung

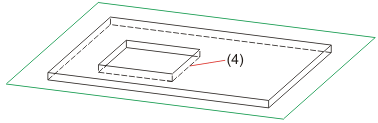

(4) Anschlusskante

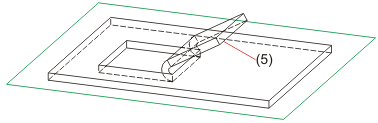

(5) Ausstellung
