Thema: HiCAD Blech

Designvarianten Nockenverbindung im Blech

Bauwesen-Funktionen > Kantblech > Nockenverbindung im Blech

In der Praxis werden Nockenverbindungen zur schnellen Positionierung und zum Schweißen von Blechen verwendet. Mit der Designvariante Nockenverbindung positionieren Sie 2 Grundbleche komfortabel miteinander.

Die Grundbleche müssen in ihrer Verlängerung einen gemeinsamen Schnittpunkt haben.

  1. Wählen Sie die äußere Kante des 1. Grundbleches für die Nocken
  2. Wählen Sie dann die Fläche für die Ausnehmung.

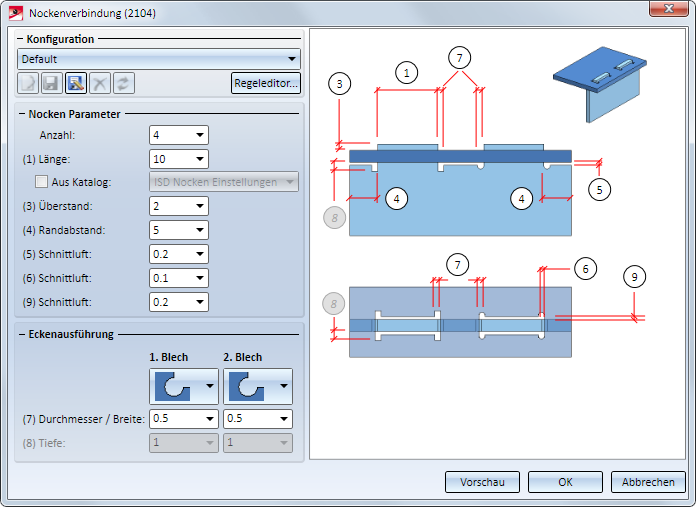

Ist der Einbau nach Auswahl der Bleche möglich, dann wird das Dialogfenster angezeigt.

  1. Tragen Sie Ihre Parameter für den Einbau ein.
  2. Wählen Sie eine Eckenausführung und tragen Sie z.B. den Durchmesser für den tangentialen Radius ein.

1. Blech



2. Blech



Eckausführung

Keine Eckenausführung

Abbohren

Radius tangential ausschneiden

Rechteck ausschneiden

Keine Eckenausführung

Abbohren

Radius tangential ausschneiden

Rechteck ausschneiden

Langlochform ausschneiden

Haben Sie alle erforderlichen Daten eingegeben, dann kann die Nockenverbindung eingebaut werden. Bei Wahl von Vorschau wird die Nockenverbindung eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. So können Sie die Daten ändern und mit Vorschau in der Zeichnung kontrollieren. Wenn Sie das Dialogfenster mit Abbrechen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung abgebrochen.

  1. Wollen Sie die Variante einbauen, dann verlassen Sie das Dialogfenster mit OK.

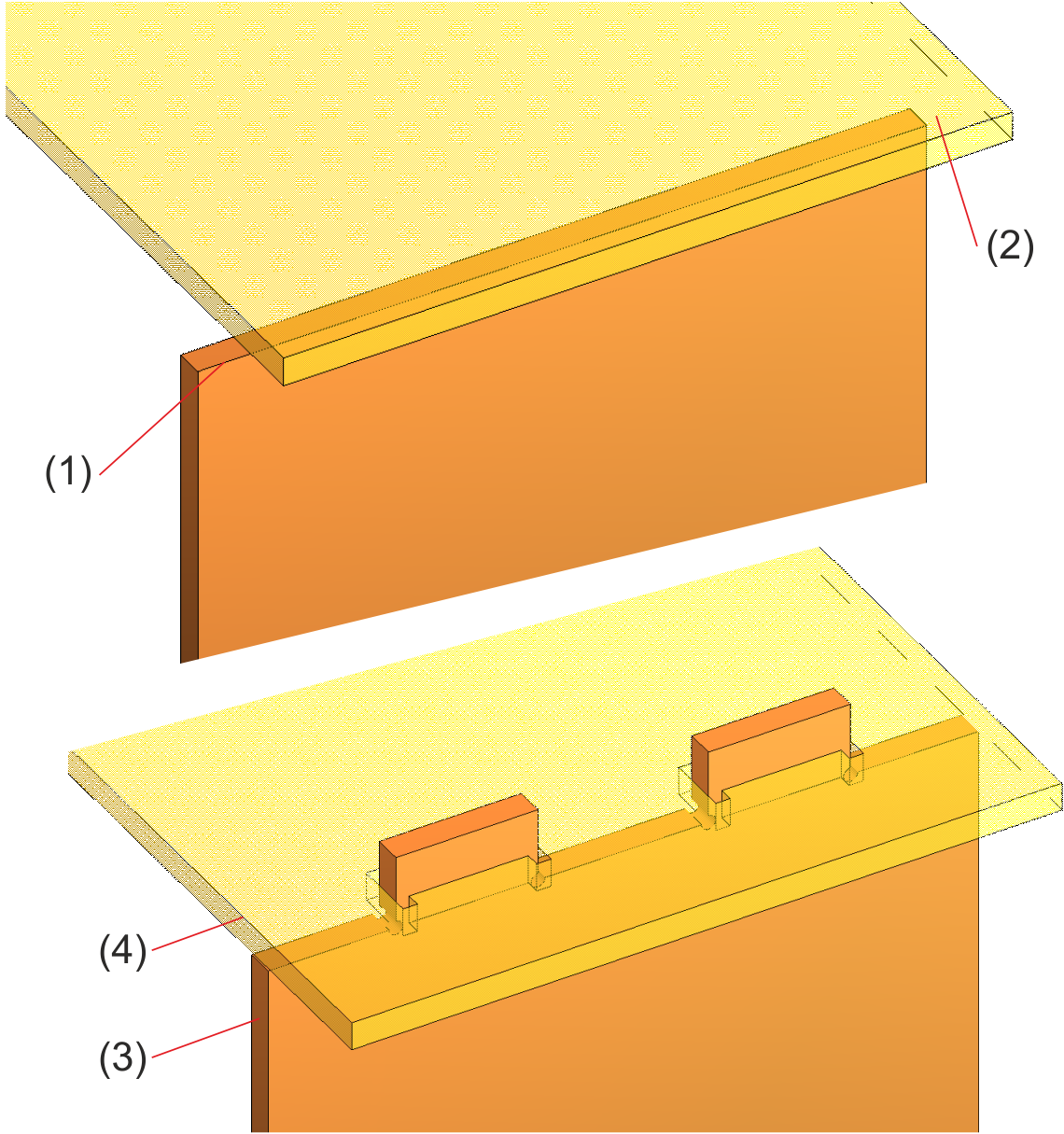

(1) Äußere Kante der 1. Blechlasche
(2) Fläche auswählen
(3) Erstes Blech mit 3 mm Überstand und runder Eckenausführung
(4) Zweites Blech mit rechteckiger Ausschneidung

Designvarianten im Blech (3D-Blech)
