Thema: HiCAD Verwaltung + BIM

Einstellungen für den Einzelteiltyp

Bei Fertigungsprozessen wird oft unterschieden zwischen Teilen, die in der Werkstatt geschweißt werden und Teilen, die nach der Bearbeitung zur Montage auf die Baustelle versandt werden.

Diese "Montageteile" können Profile, Bleche, Kantbleche und allgemeine Bauteile und sind in HiCAD sogenannte lose Teile. Damit sind Teile gemeint, die nicht Bestandteil einer stücklistenrelevanten Baugruppe sind, in der ein Baugruppenhauptteil definiert ist (Schweißbaugruppe).

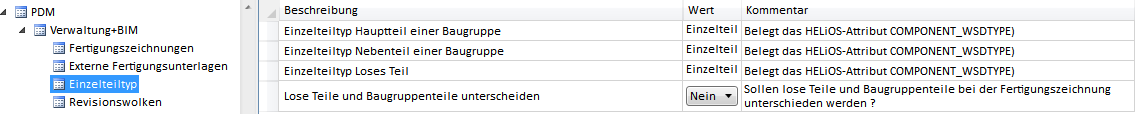

Durch die Einstellungen unter PDM > Verwaltung + BIM > Einzelteiltyp können Sie erreichen, dass diese Teile von HiCAD bei der Erstellung der Einzelteilzeichnungen automatisch erkannt und im Schriftfeld der Zeichnung entsprechend gekennzeichnet werden.

Einzelteiltyp....

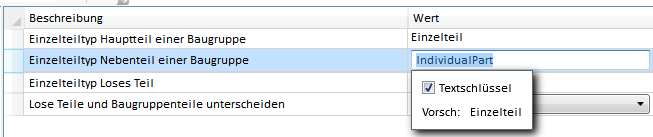

Hier wird festgelegt, welcher String dem HELiOS Artikel-Attribut COMPONENT_WSDTYPE zugeordnet wird. Die Einstellung kann getrennt für Hauptteile, Nebenteile und lose Teile erfolgen. Die ISD-seitige Voreinstellung ist der im HiCAD Textschlüssel IndividualPart hinterlegte Text. Dies ist der String "Einzelteil".

Wollen Sie einen individuellen Text verwenden, dann können Sie diesen einfach in das Feld eintragen, jedoch muss dann die Checkbox Textschlüssel deaktiviert werden.

Die hier verwendeten Texte werden dem HELiOS-Artikelattribut COMPONENT_WSD_TYPE zugeordnet, dass Sie z.B. in den HELiOS Ergebnislisten und bei der Beschriftung in HiCAD verwenden können. Beachten Sie, dass zur Auswertung dieses Textes im Konfigurationsmanagement die Einstellung HELiOS Attribute aus FTD-Datei erzeugen unter Verwaltung + BIM auf Ja stehen muss.

Lose Teile und Baugruppenteile unterscheiden

Hier legen Sie fest, ob lose Teile und Baugruppenteile bei der Erstellung der Einzelteilzeichnungen unterschieden werden sollen oder nicht. Die ISD-seitige Voreinstellung ist Nein.

Anwendungsfall:

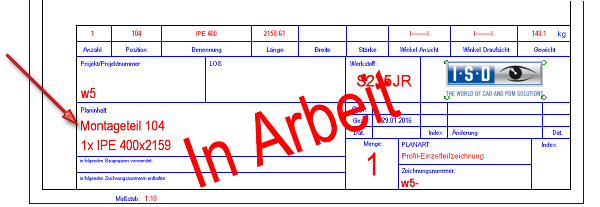

Lose Teile sollen bei Erstellung der Einzelteilzeichnungen automatisch erkannt und im Schriftfeld der Zeichnung als Montageteil gekennzeichnet werden.

So gehen Sie vor:

• Einstellungen im Konfigurationsmanagement

• Verwaltung + BIM > HELiOS Attribute aus FTD-Datei erzeugen: Ja
• Verwaltung + BIM > Einzelteiltyp > Einzelteiltyp Loses Teil: Montageteil
• Verwaltung + BIM > Einzelteiltyp > Lose Teile und Baugruppenteile: Ja

• Änderung der FTD-Dateien, z.B. für Profile
• Funktion: Teilebeschriftungs-Einstellungen ändern
• Laden des FTD-Datei für Profile: BIM_PDM_WSD_Beam_Designation.ftd

Die Standardeinstellung ist:

%TS(TEXTE_STB401) steht für den Inhalt des Textschlüssels STB_401 und das ist Pos.Nr.:

• Den Text %TS(TEXTE_STB401) ersetzen durch das Artikelattribut COMPONENT_WSDTYPE

• Die FTD-Datei unter demselben Namen speichern.

• Analog für die anderen FTD-Dateien:
• BIM_PDM_WSD_Multi_Designation.ftd (mehrteilige Profile)
• BIM_PDM_WSD_Part_Designation.ftd (allgemeine Teile)
• BIM_PDM_WSD_SheetMetal_Designation.ftd (Kantbleche)
• BIM_PDM_WSD_SteelPlate_Designation.ftd (Stahlbaubleche)
• Erstellen der Einzelteilzeichnungen in externe Szenen.

 Für Baugruppen steht das Attribut COMPONENT_WSDTYPE nicht zur Verfügung. Wenn Sie Baugruppen im Schriftfeld anders kennzeichnen wollen, dann müssen Sie in der Datei BIM_PDM_WSD_Assembly_Designation.ftd den String %TS(TEXTE_STB401) durch einen festen Text ersetzen, z.B. BIM-Baugruppe.

Beispiel 4: Kennzeichnung loser Teile
