Attribute im ICN
- Anzeige und Sortierung der Teilestruktur,
- Registerkarte Einstellungen und
- Anzeige des Suchergebnisses.
Mit BRW beginnende HDB-Dateien (also BRW*.HDB) bestimmen die Ausgabe von Teilen und Konstruktionsdaten im ICN (z. B. das Fenster Eigenschaften und 3D-Teilestruktur) sowie die Ergebnisliste beim Suchen. Beispielsweise wird in der Systemdatei BRW_3DTeilattr.HDB definiert, welche Attribute eines 3D-Teils anstelle des Teilenamens angezeigt werden sollen.
Achtung:
Änderungen an den Dateien sollten nur von einem Administrator durchgeführt werden. In jedem Fall sollten vor der Durchführung von Änderungen die Originaldateien gesichert werden!
Dateien für die Teilestruktur

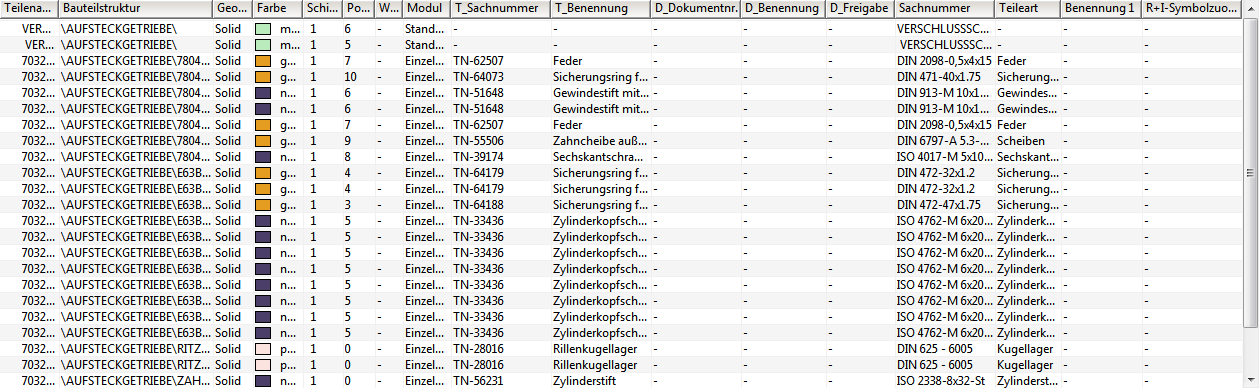

Die im Fenster Teilestruktur des ICN angezeigten Informationen werden in den folgenden Dateien definiert.
|
Datei |
Inhalt |
|---|---|
|
Inhalt der Spalte Bezeichnung, Teilename ersetzt durch HiCAD-Eigenschaften |
|
|
Inhalt der Spalte Bezeichnung, Teilename ersetzt durch Datenbank-Attribute |
|
|
Inhalt der Spalte Kommentar, Teileart ersetzt durch HiCAD-Eigenschaften |
|
|
Inhalt der Spalte Kommentar, Teileart ersetzt durch Datenbank-Attribute |
|
|
Anzeige bei einspaltiger Strukturanzeige, HiCAD Eigenschaften |
|
|
Anzeige bei einspaltiger Strukturanzeige, Datenbank-Attribute |
|
|
brw_root.hdb |
Zeichnungsname ersetzt durch Datenbank-Attribut |
Dateien für die Teileeigenschaften
Die folgenden Dateien bestimmen, welche Eigenschaften im ICN auf der Registerkarte Eigenschaften angezeigt werden sollen.
|
Datei |
Inhalt |
|---|---|
|
brw_2dteil.hdb |
Anzeige für 2D-Teile |
|
brw_3dteil.hdb |
Anzeige für 3D-Teile |
|
brw_anlbehaelter.hdb |
Anzeige für Behälter (Anlagenbau) |
|
brw_anlgradesrohrlkz.hdb |
Anzeige für gerade Rohre auf einem Leitkantenzug (Anlagenbau ) |
|
brw_anlrohrbogenlkz.hdb |
Anzeige für Rohrbögen auf einem Leitkantenzug (Anlagenbau) |
|
brw_anlrohrteillkz.hdb |
Anzeige für 2D-Teile |
|
brw_anlsonstiges.hdb |
Anzeige für 2D-Teile |
|
brw_szene.hdb |
Anzeige für Konstruktionen Beachten Sie bitte, dass Sie diese nur dann sehen, wenn Sie im mittleren Fenster des ICN den Namen der Zeichnung anklicken. |
U. a. können folgende Änderungen interessant sein:
- Ändern der Reihenfolge der Anzeige
Es werden im Eigenschaftsfenster erst die Artikelstammdaten, dann die Dokumentstammdaten und dann die Teileattribute angezeigt. Dies lässt sich ändern, indem man die drei entsprechenden Textblöcke vertauscht. - Ändern der Reihenfolge innerhalb der Artikelstammdaten, Dokumentstammdaten und Teileattribute ändern
- Ändern der angezeigten Festtexte
- Löschen nicht benötigter Attributzeilen.

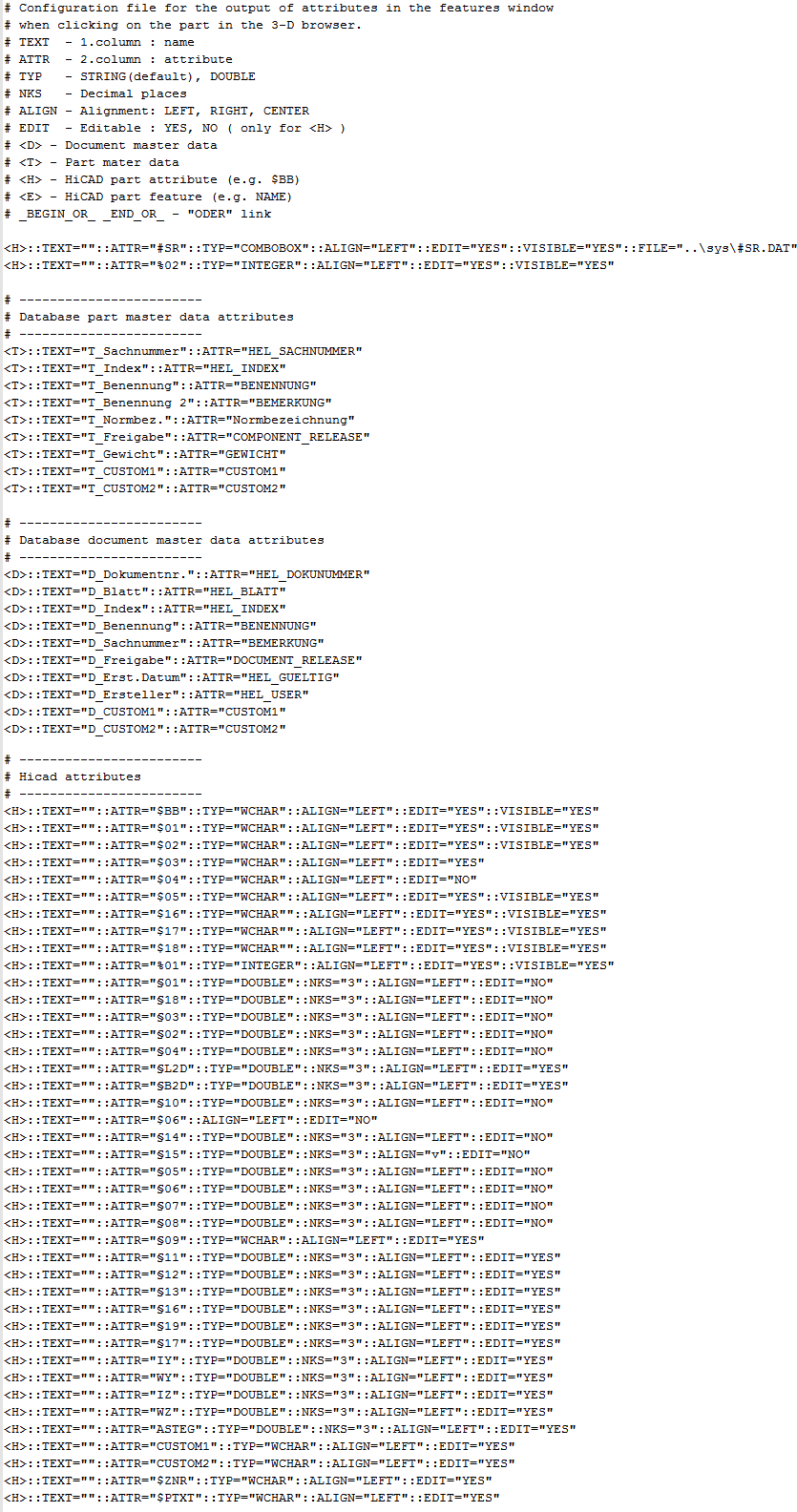

Beispiel brw_3dteil.hdb
Die Datei bestimmt, welche Attribute für 3D-Teile angezeigt werden.
Es werden nur die Attribute im ICN angezeigt, für die der Parameter VISIBLE auf YES steht. In diesem Fall erscheint auch dann eine Zeile für ein Attribut, wenn es leer ist. Der Parameter EDIT bestimmt, ob ein Attribut über das Eigenschaftsfenster änderbar ist oder nicht. Falls man die Einstellung von YES auf NO ändert, lässt sich das entsprechende Feld nicht mehr durch einen Doppelklick ändern.

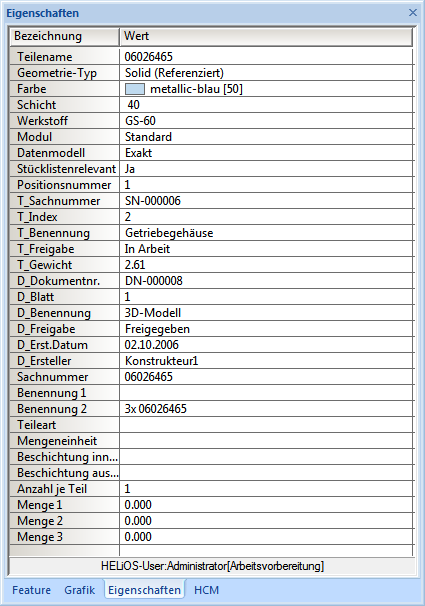

.... und so sieht das im ICN aus
Die Ergebnisliste der Suche im ICN wird durch folgende Dateien konfiguriert.
|
brw_such2d.hdb |
Ergebnisliste der Suche im 2D |
|
brw_such3d.hdb |
Ergebnisliste der Suche im 3D |

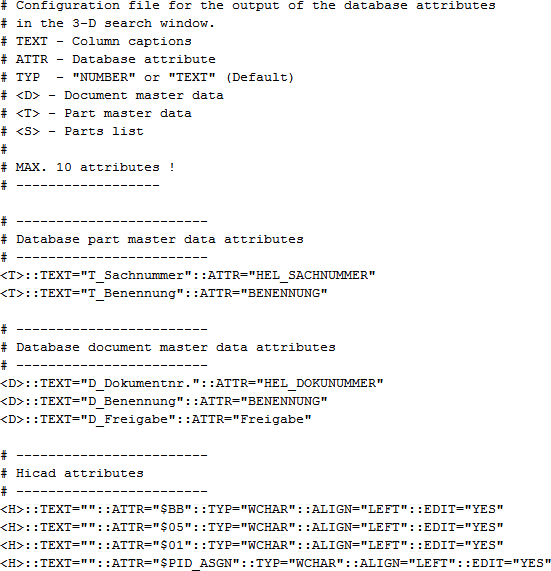

Beispiel brw_such3d.hdb
