Thema: HiCAD Anlagenbau

Isometrien/Rohrpläne zum Aufstellungsplan

Anlagenbau > Isometrie/Rohrplan > Verknüpfte Dokumente

Ist ein Aufstellungsplan geladen, können Sie sich zu allen Rohrleitungen die mit dem Aufstellungsplan über die Datenbank verknüpften Isometrie- und Rohrplandokumente anzeigen lassen und laden. Dazu steht unter Isometrie/Rohrplan die Funktion Verknüpfte Dokumente zur Verfügung.

Im abgebildeten Beispiel ist nicht allen Rohrleitungen ein Isometrie-Dokument zugeordnet.

Das Vorschaufenster

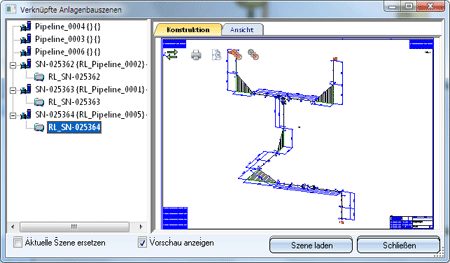

Mit einem Klick auf die Dokumentnummer wird das zugehörige Isometrie-Dokument rechts im Fenster auf der Registerkarte Konstruktion angezeigt, sofern die Checkbox Vorschau anzeigen aktiv ist. Dies ist die Defaulteinstellung.

Innerhalb der Registerkarte Konstruktion stehen verschiedene Funktionen für Isometrie-Dokumente zur Verfügung.

Funktionen der Toolbar

Ein-/Ausblenden der Toolbar

Gesamtansicht

Alle Teile darstellen

Nur aktives Teil darstellen

Drucken

Funktionen des Kontextmenüs
Das Kontextmenü aktivieren Sie, indem Sie mit der rechten Maustaste in das Vorschau-Fenster klicken.

• Gesamtansicht
  Stellt die aktuelle Datei größtmöglich dar.
• Alle 2D-Teile  einblenden
  Blendet alle ausgeblendeten Teile der Isometrie wieder ein.
• 2D-Teil ausblenden
  Blendet das markierte Teil der Isometrie aus. In diesem Fall müssen Sie im Vorschaufenster zunächst mit der linken Maustaste das gewünschte Teil auswählen, dann mit der rechten Maustaste das Kontextmenü aktivieren und die Funktion aufrufen.
• Drucken
  Druckt die aktuelle Datei in Farbe.
• Drucken (S/W)
  Druckt die aktuelle Datei in schwarz/weiß.
• Schwarz/Weißmodus
  Stellt das Vorschau-Fenster mit weißem Hintergrund dar, wenn die Option aktiv ist, anderenfalls wird die unten eingestellte Hintergrundfarbe verwendet.
• Hintergrundfarbe
  Ordnet dem Vorschau-Fenster eine andere Hintergrundfarbe zu.

Funktionen der Maus/Tastatur

• Linke Maustaste
• Teil auswählen durch einfachen Klick mit der Maus
• Zoomrechteck aufziehen durch Klick für den 1. Eckpunkt, Festhalten der linken Maustaste und Aufziehen des Rechtecks
• Mittlere  Maustaste/Rad

Zoomen durch Drehen des Mausrades

• STRG-Taste + mittlere Maustaste

Darstellen der Gesamtansicht

• STRG-Taste + rechte Maustaste

Verschieben innerhalb des Vorschaufensters

Hinweise:

• Bei sehr großen Szenen verlängern sich die Ladezeiten der Vorschau. In solchen Fällen haben Sie die Möglichkeit, die Vorschaufunktion durch Deaktivieren der entsprechenden Checkbox abzuschalten.
• Die Register Ansicht ist bei Isometrie-Dokumenten nicht belegt.
• Wenn Sie die verknüpfte Isometrie bzw. den Rohrplan zu einer bestimmten Rohrleitung sehen möchten, können Sie auch im Aufstellungsplan direkt ein Bauteil dieser Rohrleitung mit einem Rechtsklick identifizieren und in dem Kontextmenü die Funktion Verknüpfte Dokumente wählen. Sie erhalten dann das gleiche Fenster, wie oben beschrieben, allerdings werden in der Liste der Rohrleitungsnamen zunächst nur die Dokumente zu dieser Rohrleitung angezeigt (der „Baum“ wird nur bei dem einen Rohrleitungsnamen aufgeklappt). Dazu wird die Grafik des ersten, mit der Rohrleitung verknüpften Isometrie-Dokumentes gezeigt.

Laden von Isometrie-/Rohrplandokumenten

Um ein Isometrie-/Rohrplandokument zur Bearbeitung zu laden, markieren Sie das Dokument links in der Liste und klicken dann auf Szene laden. Defaultmäßig wird das Dokument in ein neues Konstruktionsfenster geladen, so dass auch der Aufstellungsplan geöffnet bleibt. Wollen Sie dies nicht, dann aktivieren Sie die Checkbox Aktuelle Szene ersetzen.
