Thema: HiCAD Anlagenbau
Mit dieser Funktion bestimmen Sie, welche Rohrleitung aktiv sein soll.
Wenn bereits eine Rohrleitung aktiv ist, werden in der Konstruktion alle zugehörigen Teile und Anschlusspunkte farbig hervorgehoben.
Ist noch keine Rohrleitung aktiv oder wollen Sie eine andere Rohrleitung aktivieren, dann wählen Sie diese einfach mit dem Cursor aus. Anstelle der Auswahl einer Rohrleitung können Sie mit der rechten Maustaste auch das abgebildete Kontextmenü aktivieren:
Mit wird die aktive Rohrleitung gewählt und die Funktion beendet, mit
wird die Funktion abgebrochen.
Wenn Sie auf das Symbol
klicken wird das Menü Rohrleitung angezeigt. Dort finden Sie die Funktionen
|
|
|
|
|
|
|
|
Anlagenbau > Einstellungen > Aktiv... > über Liste
Aktivieren oder deaktivieren Sie ein beliebiges Teil aus der Auswahlliste der vorhandenen Rohrleitungen.
Ist eine Rohrleitung aktiv, dann ist die entsprechende Zeile in der Liste markiert. Um eine Rohrleitung auszuwählen, markieren Sie die zugehörige Listenzeile.
Folgende Schaltflächen stehen zur Verfügung:
|
OK |
Hiermit aktivieren Sie die Rohrleitung, die der markierten Zeile entspricht. Schneller können Sie eine Rohrleitung durch einen Doppelklick auf die zugehörige Listenzeile aktivieren. |
|
Abbruch |
Der Zustand bleibt unverändert. Die bisher aktive Rohrleitung bleibt aktiv. War keine Rohrleitung aktiv, gilt dies auch weiterhin. |
|
Deaktivieren |
Nach einem Klick auf diesen Knopf ist keine Rohrleitung mehr aktiv, was in der Liste durch einen entsprechenden Hinweis angezeigt wird. Klicken Sie dann zur Bestätigung auf OK. |
|
Details |
Zu der Rohrleitung, deren Listenzeile markiert ist, wird das Informationsfenster eingeblendet. Die Bauteile der Rohrleitung werden grafisch hervorgehoben. Nach Schließen des Informationsfensters mit OK gelangen Sie zur Auswahlliste zurück. |
Anlagenbau > Einstellungen > Aktiv... > Rohrleitung deaktivieren
Nach einem Klick auf diese Funktion ist keine Rohrleitung mehr aktiv.
Anlagenbau > Einstellungen > Aktiv... > Bauteilkette aktivieren

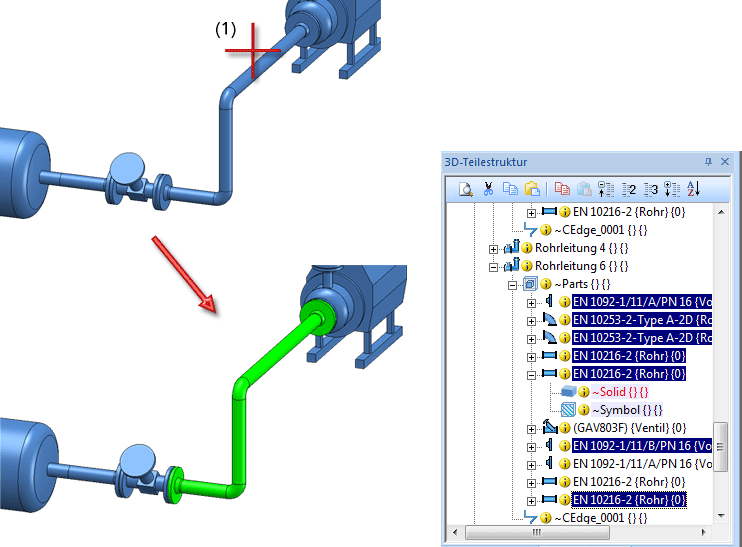

Diese Funktion aktiviert im ICN alle Bauteile einer „Bauteilkette“ innerhalb einer Rohrleitung. Die Funktion wird benötigt, um eine Listenansicht einer Bauteilkette erzeugen zu können, wie sie für die Erstellung von Rohrplänen erforderlich ist.
Identifizieren Sie mit dem Cursor ein Bauteil der gewünschten Bauteilkette. Wählen Sie dabei keine Rohrhalterung und keinen losen Flansch - diese Bauteile werden automatisch ermittelt, wenn sie zu der Bauteilkette gehören.
Ausgehend von den Anschlüssen des identifizierten Bauteils werden die daran angeschlossenen Bauteile ermittelt und dann wiederum die daran angeschlossenen usw. jeweils bis zu einem Flanschanschluss oder - wenn in der Richtung kein Flanschanschluss gefunden wird - bis zum Leitungsende. Die so ermittelten Teile werden im ICN markiert.
Nach der Markierung der Bauteilkette ist die Funktion weiterhin aktiv. Das heißt, Sie können durch Identifizierung anderer Bauteile weitere Bauteilketten markieren. Sie beenden die Funktion mit der mittleren Maustaste oder mit der ESC-Taste.
