Thema: HiCAD Anlagenbau

Einstellungen: R+I-Attributzuordnung

Anlagenbau-Einstellungen > R+I-Symbolzuordnung

Wenn Sie Bauteile über das R+I-Schema einbauen, können vom R+I-Symbol Dialogtexte der Symbol-Datenmaske in zugeordnete benutzerdefinierbare Systemattribute des 3D-Bauteils übertragen werden.

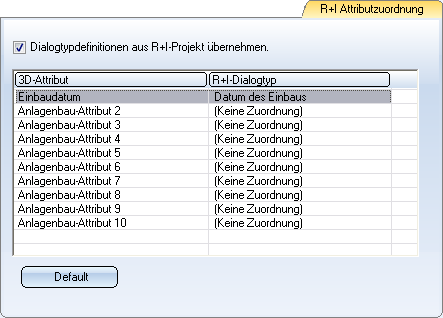

Diese Zuordnung wird über die Registerkarte R+I-Attributzuordnung festgelegt.

Um eine Zuordnung zu ändern, gehen Sie folgendermaßen vor:

1. Klicken Sie in der Zeile des Attributes, dessen Zuordnung Sie ändern möchten, in die rechte Spalte.
2. Wählen Sie dann in der Listbox den R+I-Dialogtyp aus, der zugeordnet werden soll.

Beim Öffnen der Registerkarte ist die Checkbox Dialogtypdefinitionen aus R+I-Projekt übernehmen zunächst immer aktiviert. Das heißt, die für die Zuordnung verwendeten Dialogtypdefinitionen werden dem aktuell geladenen R+I-Schema entnommen. Ist kein R+I-Schema geladen, ist eine Bearbeitung der Zuordnung zunächst nicht möglich.

Wenn Sie sicher sind, dass die von Ihnen bearbeiteten R+I-Projekte alle dieselben Dialogtyp- und Attributdefinitionen verwenden und diese mit der zu den Symbolbibliotheken abgespeicherten Definitionen identisch sind, können Sie die Checkbox deaktivieren. Dann werden die bei den Bibliotheken gespeicherten Definitionen für die Zuordnung verwendet und es ist für die Bearbeitung der Zuordnung nicht erforderlich, dass ein R+I-Schema geladen ist.
