Symbolkopplung prüfen

Anlagenbau > R+I-Zuordnung > Laden > Symbolkopplung prüfen

Mit dieser Funktion können Sie prüfen, welche Bauteile des Aufstellungsplans mit einem Symbol des R+I-Schemas gekoppelt sind. Dabei wird unterschieden

• ob der Aufstellungsplan mit einem R+I-Schema gekoppelt ist oder
• ob referenzierte 3D-Baugruppen des Aufstellungsplans mit R+I-Schemata gekoppelt sind.

Vor dem Aufruf der Funktion gehen Sie folgendermaßen vor:

1. Bestimmen Sie in den Anlagenbau-Einstellungen auf der Registerkarte Kopplung mit R+I-Schema die Bauteilarten, die bei der Prüfung berücksichtigt werden sollen. Klicken Sie dazu auf die Schaltfläche Liste, wählen Sie die gewünschten Bauteilarten und beenden Sie das Fenster mit OK.
2. Laden Sie die Anlagenbau-Konstruktion, die geprüft werden soll.
3. Aktivieren Sie die Funktion Symbolkopplung prüfen.

Kopplung Aufstellungsplan - R+I-Schema

1. Es erscheint die Kontrollabfrage Prüfung jetzt ausführen?. Beantworten Sie die Frage mit Ja. (Diese Frage erscheint nur, wenn das R+I-Schema noch nicht in einem anderen Fenster geladen ist).
2. Ist der aktuellen Anlagenbau-Konstruktion kein R+I-Schema zugeordnet, erfolgt die Meldung Es ist kein R+I-Schema zugeordnet. Die Funktion wird dann beendet.

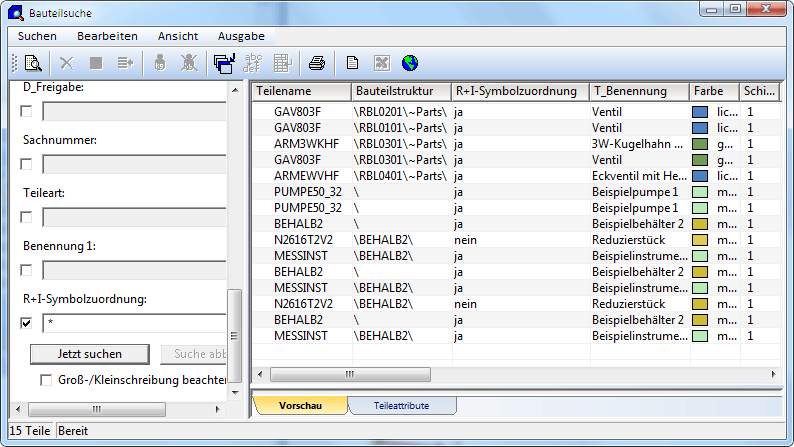

Ist ein R+I-Schema zugeordnet, dann wird das Dialogfenster Bauteilsuche angezeigt. Aktivieren Sie Im Dialogfenster Bauteilsuche die Checkbox R+I-Symbolzuordnung, geben Sie einen Suchfilter (z.B. *) ein und klicken Sie auf Jetzt suchen.

Das Suchergebnis wird rechts im Dialogfenster angezeigt. In der Spalte R+I-Symbolzuordnung bedeutet der Eintrag ja, dass dem Bauteil ein R+I-Symbol zugeordnet ist. Bei nein ist kein R+I-Symbol zugeordnet. Ein leerer Eintrag bedeutet, dass das Bauteil bei der Prüfung nicht berücksichtigt wurde.

Kopplung referenzierte Baugruppe - R+I-Schema

Ist das aktive Teil eine referenzierte mit einem R+I-Schema gekoppelte Baugruppe oder Bestandteil einer solchen Baugruppe, dann wird das gekoppelte R+I-Schema in ein freies Fenster geladen, oder es wird zu dem Fenster gewechselt, in dem das Schema schon geladen ist.

Ist die Baugruppe mit mehreren R+I-Schemata gekoppelt, und ist keines davon geladen, dann erscheint eine Auswahlliste mit den entsprechenden Dokumentstämmen, über die das gewünschte R+I-Schema ausgewählt werden kann.

Der weitere Ablauf erfolgt analog zur Kopplung zwischen Aufstellungsplan und R+I-Schema.
