Thema: HiCAD 3D

Simulationsbeispiele - Linienzugmotor mit Referenzpunkt

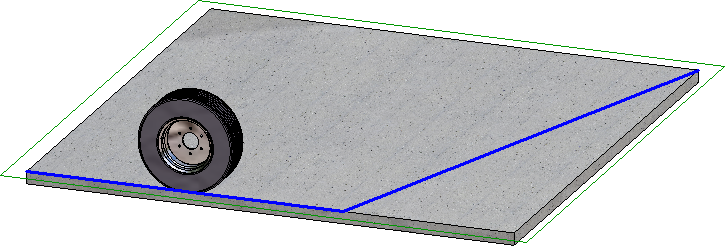

In diesem Beispiel soll das Rad entlang des markierten Linienzuges bewegt werden - einmal ohne und einmal mit Angabe eines Referenzpunktes.

Fall 1: Ohne Verwendung eines Referenzpunktes

• Anlegen einer neuen Simulation

• Deaktivieren der Ansichtssteuerung durch RMT auf Ansichtssteuerung und Wahl von Ansichtssteuerung deaktivieren

• Aufruf der Funktion Linienzugmotor (zu bewegendes Bauteil ist das Rad, Linienzug ist die blau markierte Skizze, Richtung: Linienzug, Bewegungsart: mit Linienzug drehen, kein Referenzpunkt Geschwindigkeit: 60 mm/sec)

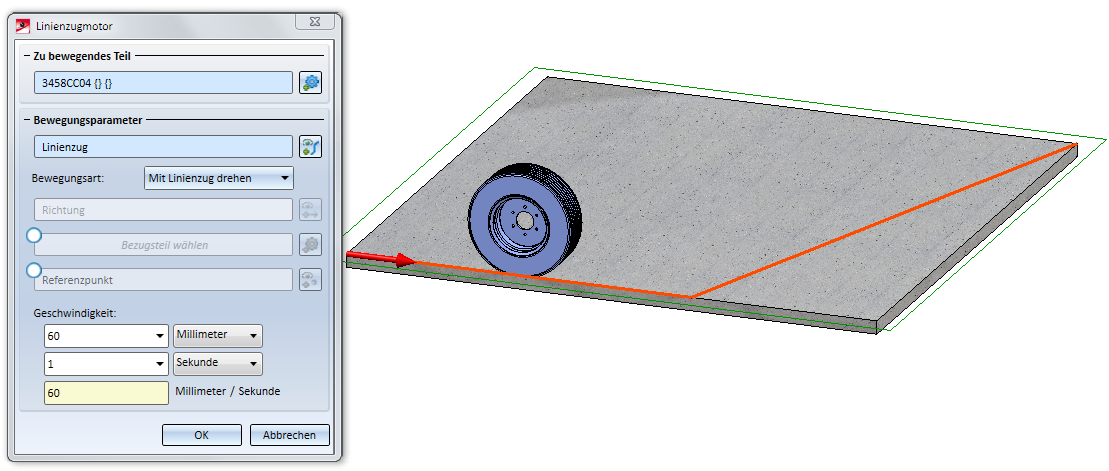

Einstellungen für den Linienzugmotor

• Maximale Simulationszeit: 9 sec
• Berechnen der Simulation

Film der Simulation

Wie man im Film sieht, startet der Linienzugmotor am Anfang des Linienzuges. Alle Transformationen werden so berechnet, als läge das Rad an dieser Stelle. Dadurch kommt es vor dem Richtungswechsel des Rades zu einer "ungewollten" Bewegung.

Download sim_bsp9a.mp4

Fall 2: Mit Setzen eines Referenzpunktes

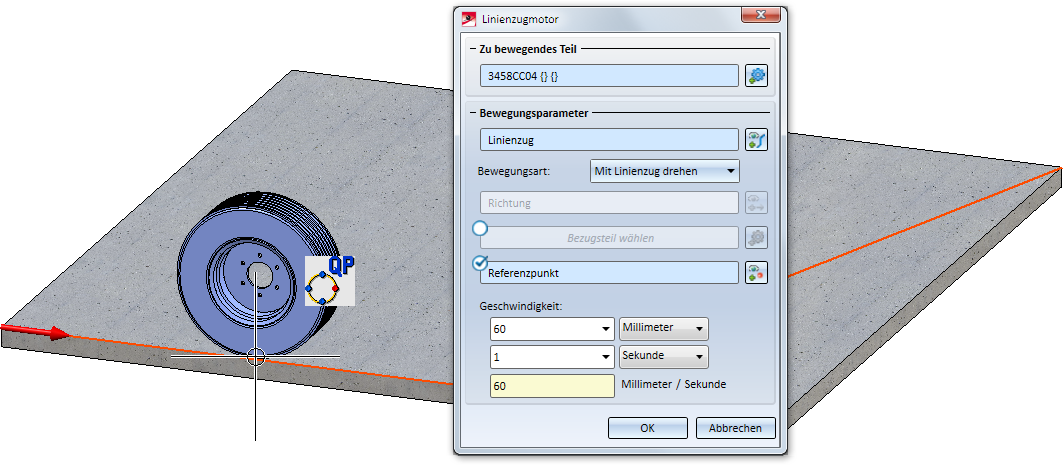

Wir verwenden hier die gleichen Einstellungen wie in Fall 1, wählen aber einen Referenzpunkt und zwar den unteren Quadrantenpunkt des Rades.

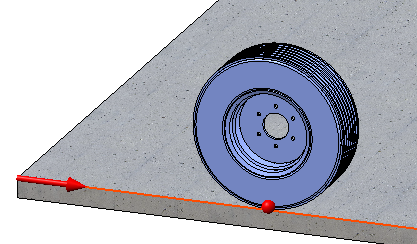

Der Referenzpunkt wird durch ein Kugelsymbol gekennzeichnet.

Wird jetzt die Simulation neu berechnet, dann treten keine unerwarteten Sprünge auf.

Film der Simulation

Download sim_bsp9b.mp4
