Thema: HiCAD 3D

Simulationsbeispiele - Verschiebungsmotor mit/ohne Kollision

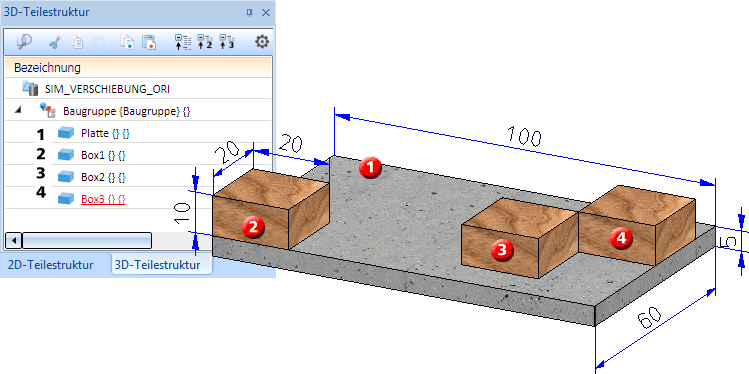

Verwendet wird eine Baugruppe, die aus den abgebildeten Bauteilen besteht. Die Teile sind hier nicht mit HCM-Bedingungen verknüpft. Den Teilen ist ein Material zugeordnet.

Zu dieser Baugruppe soll eine Bewegungssimulation mit Verschiebungsmotor für Box1 erstellt werden - ohne Ansichtsteuerung. Dazu wird zunächst die Baugruppe aktiviert. Dann:

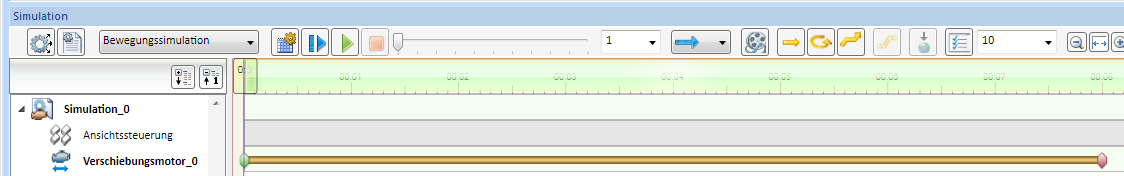

• Anlegen einer neuen Simulation
• Deaktivieren der Ansichtssteuerung durch RMT auf Ansichtssteuerung und Wahl von Ansichtssteuerung deaktivieren
• Aufruf der Funktion Verschiebungsmotor (zu bewegendes Bauteil Box1, Richtung: untere Kante der Box (a), Geschwindigkeit 10 mm/sec.)

• Einstellungen : Bilder pro Sekunde 20, Checkbox Kollision ist inaktiv
• Maximale Simulationszeit: 10 sec und Zeitintervall 8 Sec.

• Berechnen der Simulation

Film (ohne Kollisionsprüfung)

Download sim_bsp1.mp4

• Jetzt wird in den Einstellungen die Checkbox Berechnung bei Kollision beenden aktiviert.
• Die Simulation wird neu berechnet

Film (mit Kollisionsprüfung)

Download sim_bsp2.mp4
