Prisma

3D-Standard > Neu > Regelteil  > Prisma

Mit dieser Funktion erzeugen Sie ein regelmäßiges, gerades Prisma - wahlweise als Voll- oder Hohlkörper.

Wählen Sie die Einbauart - Vorschau oder über Punkte .

Geben Sie die notwendigen Parameter ein.

Geben Sie die Sachnummer ein und legen Sie durch Aktivieren/Deaktivieren der entsprechenden Checkboxen fest,

• ob das Teil als Hauptteil oder als Nebenteil des aktiven Teils eingebaut werden soll,
• ob das Teil referenziert werden soll,
• ob ein Feature des Teils erzeugt werden soll und
• ob das Teil stücklistenrelevant sein soll.

Ist die Einbauart Vorschau aktiv, dann legen Sie die Einbauposition des Prismas in der Konstruktion fest. Passpunkt ist das Zentrum des Umkreises der Grundfläche.

Ist die Einbauart über Punkte aktiv, dann bestimmen Sie die Höhe durch Angabe des Anfangs- und Endpunktes der Achse, z.B. Absolut (0,0,0) und (0,0,500).

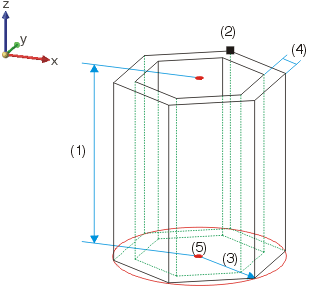

Hohlprisma: (1) Höhe, (2) Eckenzahl, (3) Radius, (4) Wandstärke, (5) Einbauposition

Hinweise:

• Der Eckenradius ist der Radius des Umkreises.

• Bei gerader Eckenzahl können Sie anstelle des Radius auch die Schlüsselweite eingeben.
