Thema: HiCAD 3D

Kegel

3D-Standard > Neu > Regelteil > Kegel

Mit dieser Funktion erzeugen Sie Kreiskegel und Kegelsegmente. Dabei ist auch die Generierung von Hohlkegeln möglich.

Wählen Sie die Einbauart - Vorschau oder über Punkte .

Geben Sie dann die notwendigen Parameter ein.

Ausführung		Einbauart: Vorschau-Modus	Einbauart: über Punkte direkt
Vollkörper	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel	Durchmesser Basis Durchmesser Deckel
Hohlkörper	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel Wandstärke (innen)	Durchmesser Basis Durchmesser Deckel Wandstärke (innen)
Segment	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel Anfangs- und Endwinkel	Durchmesser Basis Durchmesser Deckel Anfangs- und Endwinkel
Hohlsegment	Hohl Segment	Höhe Durchmesser Basis Durchmesser Deckel Wandstärke (innen) Anfangs- und Endwinkel	Durchmesser Basis Durchmesser Deckel Wandstärke (innen) Anfangs- und Endwinkel

Geben Sie die Sachnummer ein und legen Sie durch Aktivieren/Deaktivieren der entsprechenden Checkboxen fest,

ob das Teil als Hauptteil oder als Nebenteil des aktiven Teils eingebaut werden soll,
ob das Teil referenziert werden soll,
ob ein Feature des Teils erzeugt werden soll und
ob das Teil stücklistenrelevant sein soll.

Ist die Einbauart Vorschau aktiv, dann legen Sie die Einbauposition des Kegels in der Konstruktion fest. Passpunkt ist das Zentrum der Basisfläche.

Ist die Einbauart über Punkte aktiv, bestimmen Sie den Anfangs- und Endpunkt der Achse, z.B. Absolut (0,0,0) und (0,0,500).

Beachten Sie bitte:

Wenn Sie für die Höhe oder die Achsenlängen negative Werte eingeben, dann werden diese in Richtung der jeweiligen negativen Achse abgetragen.
Hat der Durchmesser des Deckels den Wert 0, dann wird ein Spitzkegel erzeugt, anderenfalls ein Kegelstumpf.

Hohlkegel: (1) Höhe, (2) Durchmesser Basis, (3) Durchmesser Deckel (4) Wandstärke, (5) Passpunkt

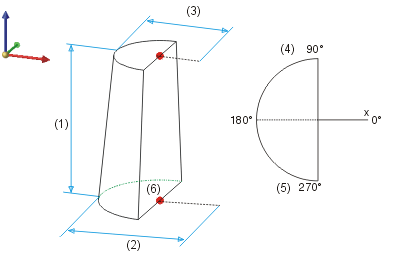

Kegelsegment: (1) Höhe, (2) Durchmesser Basis, (3) Durchmesser Deckel, (4) Anfangswinkel, (5) Endwinkel , (6) Passpunkt
