Thema: HiCAD 3D

Teilestruktur bearbeiten

3D-Teilefunktionen > Baugruppe/Teilestruktur

Die Funktionen im Bereich Teilstruktur verwenden Sie, wenn Sie die Haupt-Nebenteilstruktur bearbeiten wollen. Folgende Funktionen stehen zur Verfügung:

• Teile dem aktiven Teil unterordnen
• Aktives Teil in Hauptteil umwandeln
• Alle Nebenteilebenen des aktiven Teils auflösen
• Aktives Teil löschen, ohne untergeordnete Nebenteile
• Alle untergeordneten Nebenteile löschen

Teile dem aktiven Teil unterordnen

3D-Teilefunktionen > Baugruppe/Teilestruktur > Teile dem aktiven Teil unterordnen

Diese Funktion ordnet dem aktiven Teil ein beliebiges Teil der Konstruktion als Nebenteil zu. Identifizieren Sie das Teil, das Sie dem aktiven Teil als Nebenteil zuordnen wollen.

Aktives Teil in Hauptteil umwandeln

3D-Teilefunktionen > Teilestruktur bearbeiten > Aktives Teil in Hauptteil umwandeln

Diese Funktion wandelt das aktive Teil in ein Hauptteil um. Das Teil wird damit aus dem zuvor übergeordneten Teil entfernt. Gehörte das Teil zu einer Hauptbaugruppe, dann liegt es anschließend auf derselben Ebene wie die Hauptbaugruppe.

Alle Nebenteilebenen des aktiven Teils auflösen

3D-Teilefunktionen > Teilestruktur bearbeiten > Alle Nebenteilebenen auflösen

Vereinfachen > Alle Nebenteilebenen auflösen

Die Bauteilstruktur des gewählten Teils / der gewählten Baugruppe wird aufgelöst.

Sind alle Teile der Baugruppe vom gleichen Typ, z.B. Solids, dann werden alle Teile boolesch vereinigt. Der Bauteilname ist der Name des gewählten Teils.

Enthält das Teil / die Baugruppe dagegen Nebenteile unterschiedlichen Typs, z.B. Solids, Teile mit freien Flächen, Teile mit freien Kanten etc., dann werden alle Nebenteile des gleichen Typs in einem Nebenteil boolesch vereinigt. Name dieses Nebenteils ist der Name des gewählten Teils gefolgt von einer automatisch vergebenen Nummer.

Die Funktion finden Sie auch auf der Registerkarte Vereinfachen. Wird die Funktion über diese Registerkarte aufgerufen, dann ist auch die Mehrfachauswahl von Teilen/Baugruppen zulässig.

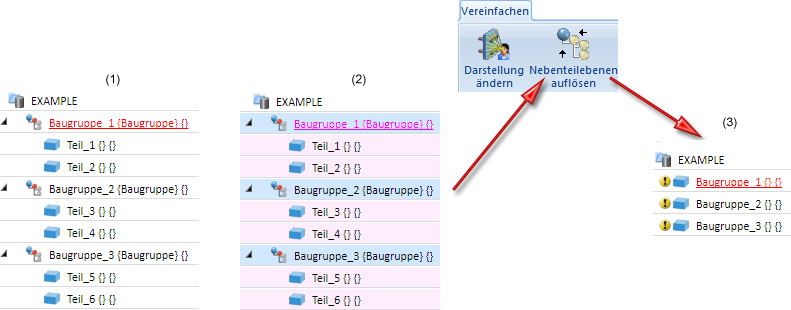

(1) Ausgangsstruktur, (2) Mehrfachauswahl, (3) Struktur nach Auflösung der Nebenteilebenen

Beachten Sie bitte:

• Ein Spezialfall sind Baugruppen oder Teile, die nur ein untergeordnetes Teil mit "echter" Geometrie, d.h. Flächen, Kurven oder isolierte Punkte, enthalten. Wird hier die Funktion Nebenteilebenen auflösen ausgeführt, dann ersetzt das untergeordnete Teil die aufzulösende Baugruppe bzw. das aufzulösende Teil. Dabei werden folgende Daten der aufzulösenden Baugruppe bzw. des aufzulösendes Teils übernommen:
• Eindeutige Körperkennung,
• Referenzierungseigenschaft,
• HELiOS-Eigenschaften (siehe Einstellungen im Konfigurationsmanagement unter Systemeinstellungen > Referenzierung > Abgleich von Attributen.
• Einbau-Koordinatensystem sowie
• Feature-Attribut des Körpers.

Beispiel:

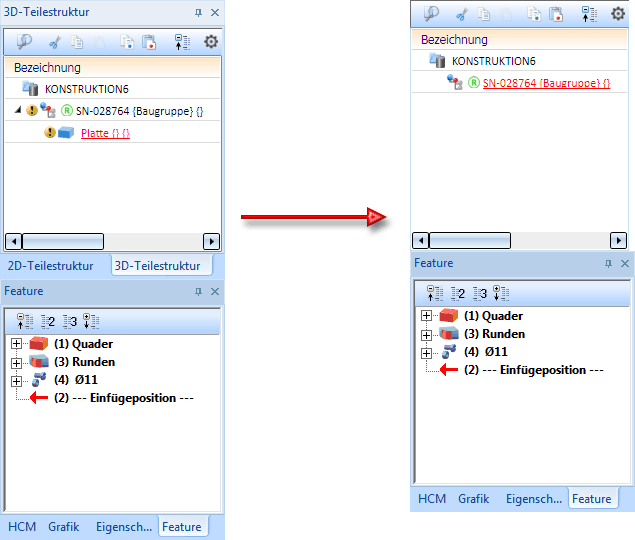

Die Abbildung zeigt links eine referenzierte Baugruppe mit einem untergeordneten Teil und rechts die Baugruppe nach Ausführung der Funktion Nebenteilebenen auflösen.

• Einen weiteren Sonderfall bilden ebene Skizzen: Hier werden nur die Skizzen vereinigt, die auf der gleichen Ebene liegen. In diesem Fall kann also auch mehr als ein Nebenteil entstehen.

Aktives Teil ohne untergeordnete Nebenteile löschen

3D-Teilefunktionen > Teilestruktur bearbeiten > Aktives Teil löschen ohne Nebenteile

Hier wird das aktive Teil gelöscht. Seine Nebenteile bleiben dabei jedoch erhalten und werden in der Struktur einen Rang höher gesetzt.

Alle untergeordneten Nebenteile löschen

3D-Teilefunktionen > Teilestruktur bearbeiten > Alle untergeordneten Nebenteile löschen

Alle dem aktiven Teil untergeordneten Nebenteile werden gelöscht.
