Thema: HiCAD 3D

Baugruppenstruktur bearbeiten

3D-Teilefunktionen > Baugruppe/Teilestruktur

• Teil in Hauptbaugruppe umwandeln

• Hauptbaugruppenkennung löschen

• Teil in Baugruppe umwandeln

• Baugruppenkennung löschen

• Baugruppen-Hauptteil definieren
• Hauptteilkennung löschen

• Baugruppe bilden

• Baugruppe analysieren

• Baugruppe aktualisieren

• Baugruppentyp umwandeln

Teil in Hauptbaugruppe umwandeln

Mit dieser Funktion wandeln Sie ein leeres Teil oder eine Baugruppe in eine Hauptbaugruppe um. Die Konstruktion wird damit zur Baugruppenkonstruktion! Nachfolgend erzeugte Baugruppen und Teile werden dieser Hauptbaugruppe zugeordnet.

Hauptbaugruppenkennung löschen

Eine Hauptbaugruppe wird in eine Baugruppe umgewandelt. Dabei wird die Hauptbaugruppenkennung gelöscht. Die

Teil in Baugruppe umwandeln

Ein leeres Teil wird in eine Baugruppe umgewandelt. Geben Sie zunächst die gewünschten Attribute, insbesondere den Baugruppentyp und die Sachnummer, der Baugruppe im Dialogfenster Teileattribute ein. Dem leeren Teil untergeordnete Teile sind anschließend Nebenteile der Baugruppe. Ein Baugruppenhauptteil wird dabei nicht definiert.

Baugruppenkennung löschen

Eine Baugruppe wird in ein leeres Teil umgewandelt. Die Baugruppenkennung wird entfernt.

Baugruppen-Hauptteil definieren

in Baugruppenhauptteil

Das aktive Teil wird in ein Baugruppenhauptteil umgewandelt. In der Struktur wird das Teil an die erste Stelle der Baugruppe gesetzt. Ist das aktive Teil nicht Bestandteil einer Baugruppe, dann erfolgt eine Fehlermeldung. Sie haben dann die Möglichkeit, eine entsprechende Baugruppe anzulegen. Baugruppenhauptteile werden im ICN zusätzlich mit gekennzeichnet.

Hauptteilkennung löschen

Hauptteilkennung löschen

Mit dieser Funktion löschen Sie die Kennung eines Baugruppenhauptteils . Das Teil wird zu einem "normalen" Bauteil und die Kennzeichnung wird entfernt. Diese Funktion ist beispielsweise sinnvoll bei Schweißbaugruppen im Stahlbau, um die Kennung eines in der Schweißbaugruppe erzeugten Baugruppenhauptteils zu entfernen.

Baugruppe bilden

Baugruppe bilden

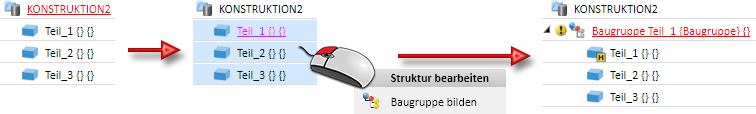

Mit dieser Funktion lassen sich aus vorhandenen 3D-Teilen und Baugruppen bilden.

1. Klicken Sie das Teil/die Baugruppe im ICN oder in der Konstruktion mit der rechten Maustaste an.

Auch die Mehrfachauswahl von Teilen/Baugruppen (STRG und linke Maustaste) ist möglich. Dazu wählen Sie die gewünschten Teile/Baugruppen aus und aktivieren dann durch einen Klick mit der rechten Maustaste auf ein Teil das Kontextmenü für 3D-Teile.

2. Wählen Sie die Funktion Baugruppe bilden (unter Struktur bearbeiten bzw. Baugruppe/Teilestruktur).

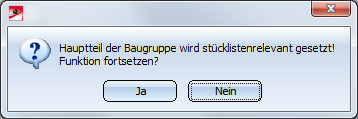

Es erscheint die abgebildete Kontrollabfrage.

Mit Ja wird die Funktion fortgesetzt, mit Nein ohne Bildung einer Baugruppe abgebrochen.

Nach der Erzeugung der Baugruppe wird das Dialogfenster Teileattribute angezeigt, so dass Sie direkt die Attribute der Baugruppe festlegen können.

Bei der Bildung der Baugruppe wird wie folgt verfahren:

• Wird die Funktion auf 3D-Teile (Regelteile, Profile...) angewendet, dann werden alle ausgewählten Teile einer neuen Baugruppe untergeordnet. Baugruppenhauptteil ist das mit der rechten Maustaste angeklickte Teil.
• Wird die Funktion auf Leerteile oder 3D-Skizzen (mit Skizzengeometrie) angewendet, dann wird das mit der rechten Maustaste angeklickte Teil in eine Baugruppe umgewandelt und wie folgt verfahren:
• Alle anderen ggf. angewählten Teile werden wieder dieser neuen Baugruppe untergeordnet
• Die Skizzengeometrie ist danach in der Baugruppe enthalten.
• Ebene Skizzen verhalten sich wie 3D-Teile (werden also untergeordnet und nicht umgewandelt!)
• Wird die Funktion auf eine Mehrfachauswahl (Teileliste) angewendet, die Baugruppen enthält,dann wird folgendermaßen verfahren:
• Besteht die Auswahl nur aus Baugruppen, dann besitzt die neu gebildete Baugruppe kein Baugruppenhauptteil.
• Enthält die Auswahl neben Baugruppen auch andere 3D-Teile, dann wird das Teil Baugruppenhauptteil der neuen Baugruppe, dass Sie mit der rechten Maustaste angeklickt haben bzw. das zuerst gefundene 3D-Teil der Auswahl.
• Als Baugruppentyp wird hier automatisch Baugruppe vergeben.
• Baugruppen werden im ICN durch gekennzeichnet, Baugruppenhauptteile durch .

Ist das aktive Teil einer leeres Teil , dann wird es in eine Baugruppe umgewandelt. Beachten Sie auch die Informationen unter Baugruppe anlegen/bilden.

Beachten Sie auch die Informationen unter Baugruppe anlegen/bilden und Sachnummer für Baugruppen.

Baugruppe analysieren

Prüft, ob die Struktur der aktuellen Baugruppe korrekt ist und ob die Baugruppe ein Baugruppenhauptteil besitzt.

Ein Beispiel:

Sie haben ein Hauptteil mit dem Namen 1 eingebaut. Diesem Hauptteil haben Sie ein Nebenteil 2 zugeordnet. Keines der Teile ist bisher als stücklistenrelevant gekennzeichnet.

Jetzt wandeln Sie das Hauptteil in eine Baugruppe um. Damit wird ein übergeordnetes Baugruppenteil erzeugt und das ausgewählte Hauptteil wird automatisch zum Baugruppenhauptteil. Das Nebenteil bleibt entsprechend zugeordnet.

Wenn Sie jetzt dem Nebenteil das Attribut Stücklistenrelevanz zuordnen, und mit der Funktion Baugruppe analysieren die Baugruppe prüfen, dann meldet HiCAD, dass diese nicht korrekt ist. Wenn Sie die automatische Korrektur wählen, wird das Nebenteil im ICN auf derselben Ebene wie das Hauptteil angeordnet.

Baugruppe aktualisieren

Aktualisiert die aktuelle Baugruppe, z.B. nach Strukturoperationen oder Kopieren/Einfügen etc.

Baugruppe umwandeln

Mit dieser Funktion können Sie den Typ einer Baugruppe ändern. HiCAD unterscheidet verschiedene Typen, z.B.

• allgemeine Baugruppen,
• geschraubte Baugruppen (Montage),
• geschweißte Baugruppen (Werkstatt),
• Pfostenbaugruppe,
• Glasbaugruppe,

u.v.m.
