Thema: HiCAD 3D

Beispiel - Ausnehmen mit Translation

3D-Standard > Bearbeiten mit Skizze > Ausn.T.

Bohren · Bohren mit Berücksichtigung der Nebenteile· Bohren mit offenen Skizzen (Abschneiden)

Beispiel: Bohren

(1), (2) Quader mit Skizze (3) Bohrung, (4) Bohrung mit Formschräge

Beispiel: Bohren mit Berücksichtigung der Nebenteile

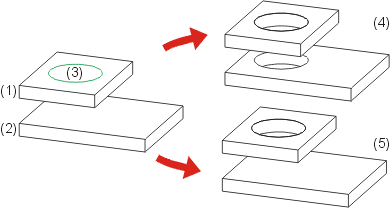

(1) Hauptteil, (2) Nebenteil, (3) Skizze, (4) Bohrung mit Berücksichtigung der Nebenteile, (5) Bohrung ohne Berücksichtigung der Nebenteile

Beispiel: Bohren unter Verwendung offener Skizzen

(1) Ausgangsteil (2) offene Skizze, (3) abzuschneidende Seite (4) Ergebnis
