Thema: HiCAD 3D

Beispiel: Teil wiederholen, Kombination parametrischer Muster

3D-Standard > Wiederholen > Param...

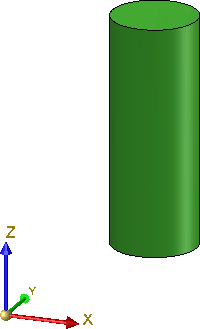

Der abgebildete Zylinder (Höhe 80, Durchmesser 30, Zentrum der Grundfläche liegt im Ursprung) soll zunächst durch lineares Verschieben in Y-Richtung 6 mal - sowohl in positiver als auch in negativer Richtung - kopiert werden. Anschließend sollen diese Kopien samt Original durch Rotation um die z-Achse 6 mal kopiert werden.

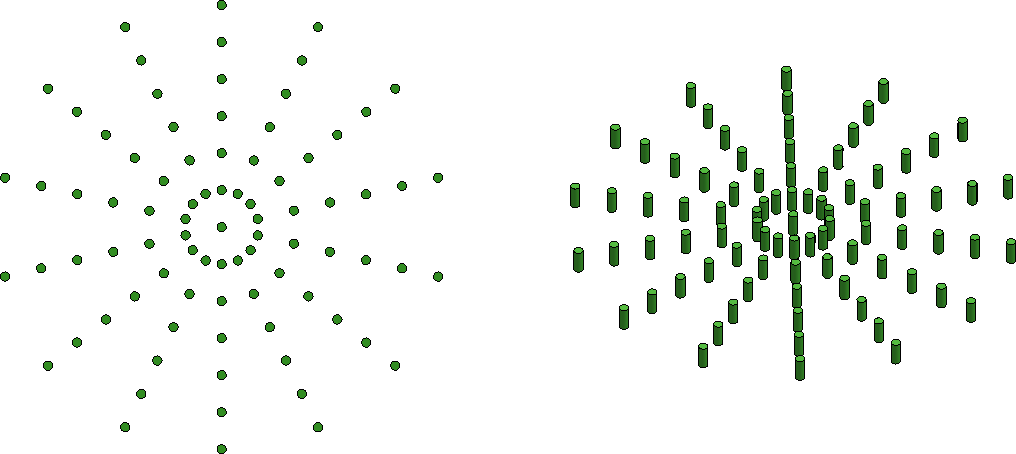

So soll das Ergebnis aussehen

So gehen Sie vor:

• Aktivieren Sie den Zylinder und rufen Sie die Funktion Param... auf.
• Wählen Sie Lineares Muster .

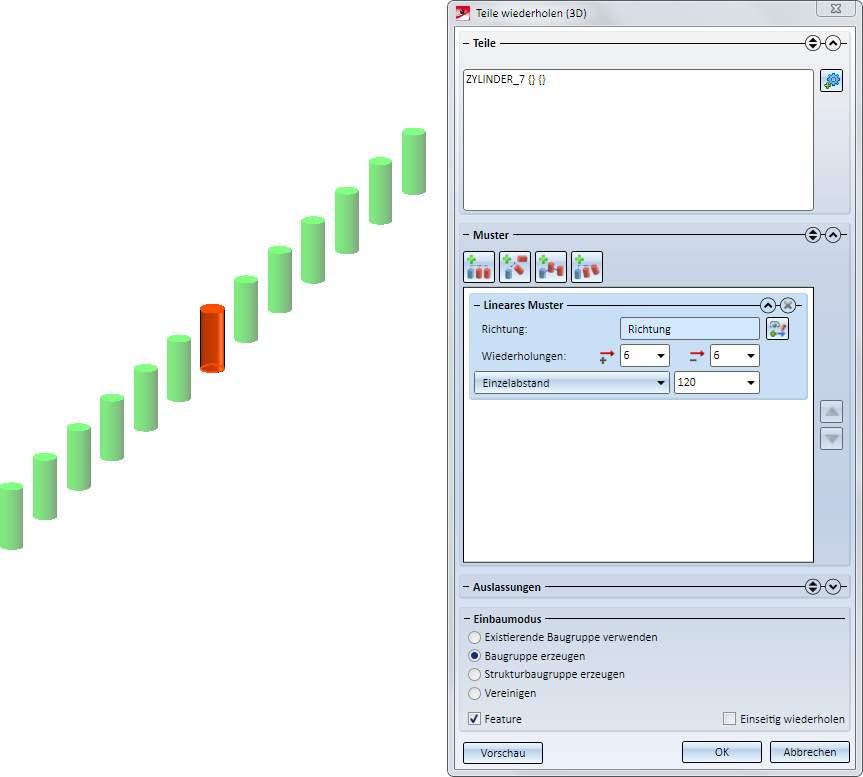

• Wählen Sie als Richtung die Y-Achse und nehmen Sie die anderen Einstellungen wie abgebildet vor..

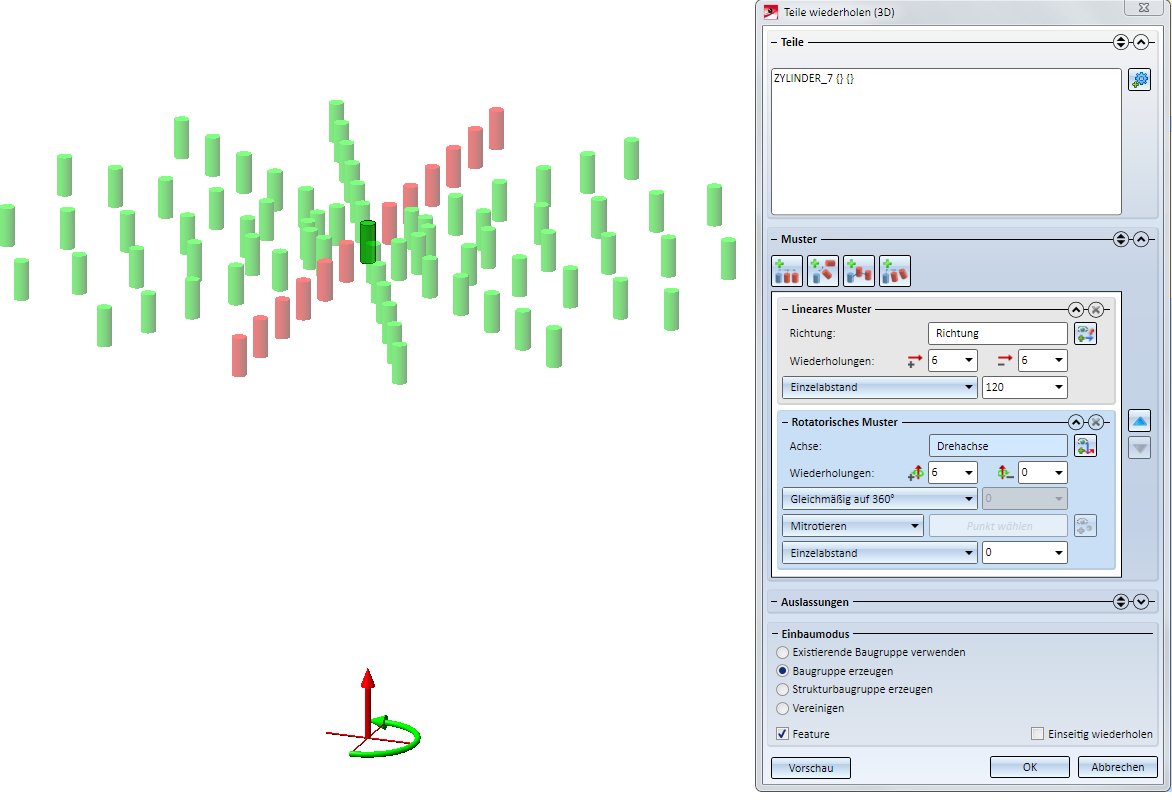

• Wählen Sie Rotatorisches Muster und nehmen Sie die anderen Einstellungen wie abgebildet vor:

• Drücken Sie auf OK.

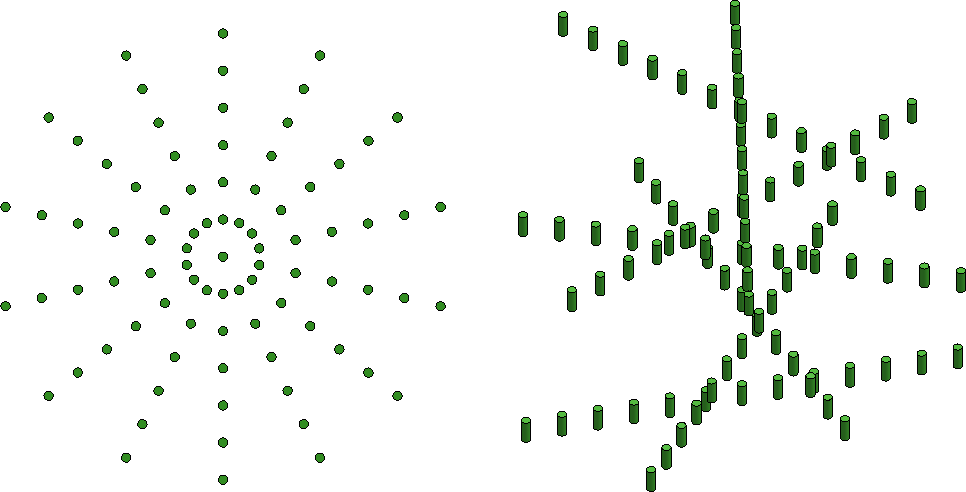

Würde man beim rotatorischen Muster einen Einzelabstand von beispielsweise 200 eingeben, dann sähe das Ergebnis wie folgt aus:
