Thema: HiCAD 3D

Beispiel: Teil wiederholen, rotatorisches Muster

3D-Standard > Wiederholen > Param...

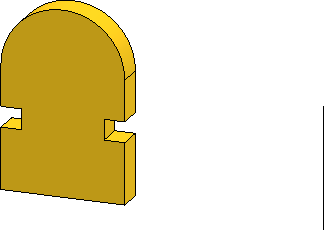

Aus dem folgenden Original sollen Wiederholungen als rotatorisches Muster abgeleitet werden.

• Aktivieren Sie das Teil und rufen Sie die Funktion Param... auf.
• Wählen Sie als Muster Rotatorisches Muster .

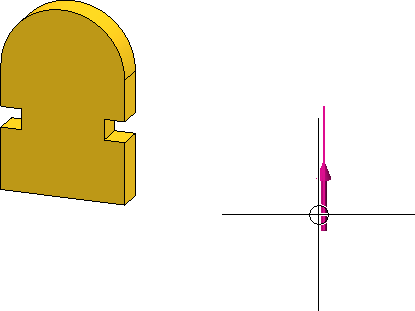

• Wählen Sie die Richtung wie abgebildet aus.

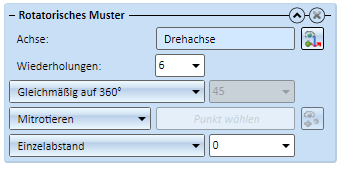

• Nehmen Sie die Einstellungen wie abgebildet vor.

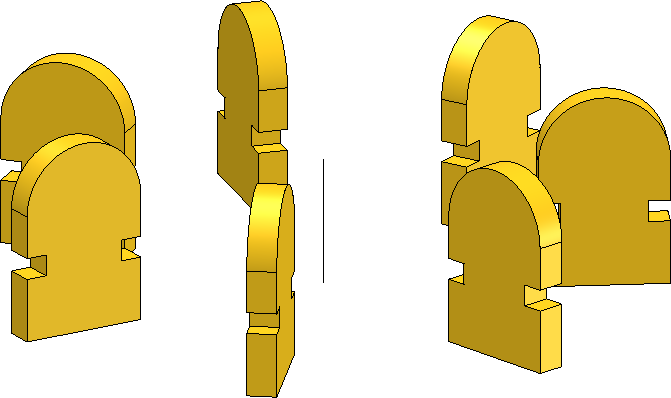

Ergebnis:

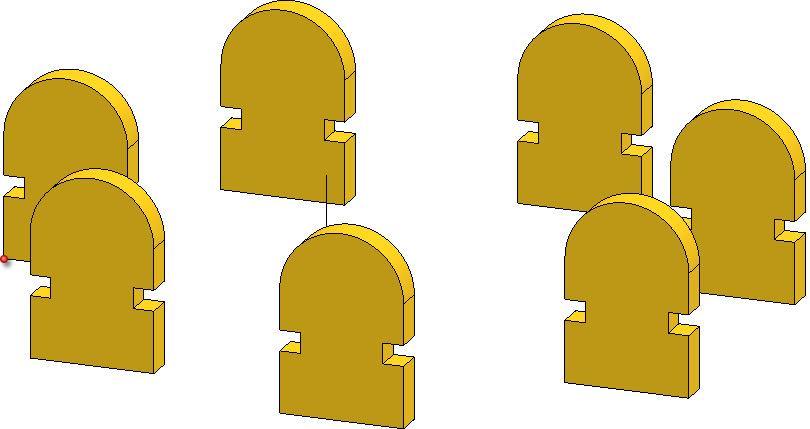

Wählt man in den Einstellungen anstelle von Mitrotieren die Option Fixpunkt und legt diesen in die linke unter Ecke des Originals, dann erhält man das folgende Ergebnis:
