Teil skalieren, Faktoren

3D-Standard > Bearbeiten > Skal...

Diese Funktion skaliert das aktive Teil/die aktive Teileliste durch Angabe von Skalierungsfaktoren entweder gleichmäßig oder ungleichmäßig. Dabei wird ein Feature erzeugt.

Wählen Sie im Dialogfenster Teil skalieren (3D) die gewünschten Optionen und verlassen Sie das Fenster mit OK.

Das Dialogfenster Teil skalieren (3D)

Das Objekt wird sofort skaliert. Als Fixpunkt wird der Nullpunkt des aktiven Koordinatensystems verwendet.

Beispiel:

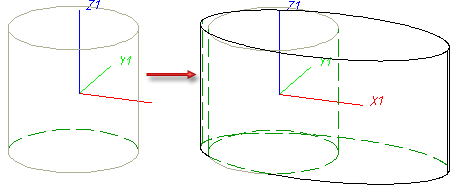

links: Original, rechts: Ergebnis (ungleichmäßig skaliert)

Die Skalierung wird im Featureprotokoll des bearbeiteten Teils unter dem Eintrag Skalieren festgehalten.

Beachten Sie:

• Stahlbaubleche lassen sich nur in x- und y-Richtung skalieren. Daher unterscheiden sich Dialogfenster und Featureprotokoll von denen "normaler" 3D-Teile.

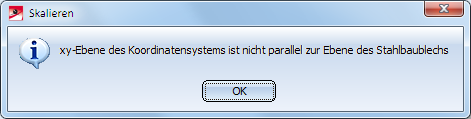

• Stimmt bei Stahlbaublechen die xy-Ebene der Skalierung nicht mit der Blechebene überein, dann erscheint eine entsprechende Fehlermeldung.
