Thema: HiCAD 3D

Verschraubungen ändern

3D-Standard > Normteile > Versch... > Ändern

Zur nachträglichen Änderung bereits eingebauter Normteile und Verschraubungen/Vernietungen stehen Ihnen folgende Funktionen zur Verfügung:

Alternativ erreichen Sie die Bearbeitungsfunktionen auch über das Kontextmenü für Verschraubungen (rechte Maustaste. Dort finden Sie zusätzlich folgende Funktionen:

Verschraubung bearbeiten

3D-Standard > Normteile > + Verschr... > Bearbeiten

Mit dieser Funktion ersetzen Sie eingebaute Normteile, Komponenten einer Verschraubung/Vernietung oder Normbearbeitungen durch entsprechende Objekte eines anderen Typs oder einer anderen Größe.

1. Identifizieren Sie eine Kante des Normteiles oder der Normbearbeitung.
2. HiCAD zeigt das entsprechende Dialogfenster für Normteile, Normbearbeitungen oder Verschraubungen/Vernietungen an. Wählen Sie das Ersatzobjekt oder die neue Größe (Abmessung) aus.
3. Verlassen Sie das Dialogfenster mit OK.

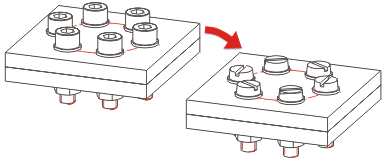

Beispiel

Position/Raster

3D-Standard > Normteile > + Verschr... > Position/Raster

Mit dieser Funktion ändern Sie die Einbauposition von Normteilen, Normbearbeitungen und Verschraubungen/Vernietungen sowie die Anordnung von Normteilbildern, die auf einem Raster eingebaut wurden.

1. Identifizieren Sie eine Kante des Normteils bzw. der Verschraubung.
2. Das Menü Raster wird geöffnet. Wählen Sie das gewünschte Raster und geben Sie - falls erforderlich die Anzahl der Objekte sowie die notwendigen Abstände/Winkel ein. Die Bedienung erfolgt analog zum Neueinbau.
3. Wollen Sie die Einbauposition, die Einbaurichtung oder den Bezugspunkt ändern, dann aktivieren Sie vor dem Einbau mit der rechten Maustaste das Kontextmenü. Dort können Sie die Verschraubung auch umdrehen.
4. Nehmen Sie durch Auswahl der entsprechenden Funktion die gewünschten Änderungen vor.
5. Bestimmen Sie die Einbauposition.

Es können nur Schrauben umgedreht werden, die identische Bohrungen am Anfang und Ende haben.

Darstellung

3D-Standard > Normteile > + Verschr... > Darstellung

Vereinfachen > Darstellung ändern

Mit dieser Funktion können Sie nachträglich die Darstellung vorhandener Normteile, Normbearbeitungen und Verschraubungen/Vernietungen ändern.

• Geometrie
  Bohrungen, Normteile, Achsen und Gewinde lassen sich hier durch Aktivierung/Deaktivierung der Checkboxen ein- bzw. ausblenden.

• Detaillierung
  Bei der Einstellung Exakte Detaillierung (1) werden die Schraubenköpfe detailliert dargestellt. Zur Performanceoptimierung kann es insbesondere in großen Konstruktionen mit vielen Verschraubungen sinnvoll sein, die komprimierte Darstellung (2) zu wählen. Sollen komprimierte Verschraubungen auch bei der Gleichteilsuche, Positionierung, Stücklistenerstellung und Produktstrukturübergabe an HELiOS mit berücksichtigt werden können, dann wählen Sie die Darstellungsart Referenzierte Stückliste (3).

Beispiel

• Fertigung
  Diese Einstellung ist nur für den Stahlbau relevant. Wählen Sie zunächst nur Achsen darstellen und dann die Option für die Fertigung.
• Auswahl
  Durch Aktivierung des entsprechenden Radio-Buttons können Sie hier festlegen, ob die Änderung für einzelne Verschraubungen gelten soll oder für alle im aktiven Teil oder der Konstruktion.

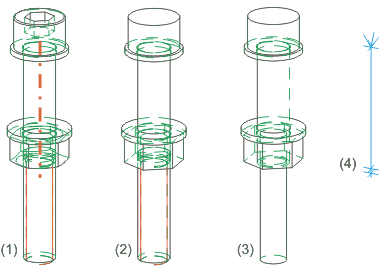

(1) Detaillierte Darstellung ein, (2) Komprimierte Darstellung, mit Gewinde ohne Achse, (3) Komprimierte Darstellung, ohne Gewinde und Achse, (4) nur Achse

Verschraubung aktualisieren

3D-Standard > Normteile > + Verschr... > Aktualisieren

Nach Änderungen der verschraubten Objekte können Sie mit dieser Funktion die Verschraubung/Vernietung entsprechend aktualisieren, beispielsweise wenn Sie nachträglich die Dicke verschraubter Bleche geändert haben. Die Funktion kann wahlweise für

• einzelne Verschraubungen/Vernietungen,
• alle Verschraubungen/Vernietungen des aktiven Teils oder
• alle Verschraubungen/Vernietungen der Konstruktion verwendet werden.
