Schweißsymbol bearbeiten

Mit dieser Funktion lässt sich die zu einer Schweißnahtfahne gehörende Naht bearbeiten, z.B. Wahl eines anderen Nahttyps, Änderung der Darstellung oder der Fahne.

Wurde die Schweißnaht im Stahlbau mit einer auf einer Designvariante basierenden Anschlussfunktion erzeugt, dann wird zur Änderung der Schweißnaht das Dialogfenster der entsprechenden Anschlussfunktion geöffnet. Bei anderen 3D-Schweißnähten wird dasselbe Dialogfenster wie beim Einbau von Schweißnähten angezeigt.

1. Nehmen Sie die Änderungen vor.
2. Verlassen Sie das Fenster mit OK, um die Änderungen zu übernehmen.

Die Schweißnaht wird angepasst und das Feature aktualisiert.

Beachten Sie, dass die Funktion ist nur dann im Kontextmenü verfügbar ist, wenn das identifizierte Objekt eine Schweißnahtfahne ist. Für reine Schweißsymbole, d.h. Symbole, die nur ein Beschriftungsfähnchen sind und nicht zu einer Schweißnaht gehören, entfällt die Funktion im Kontextmenü.

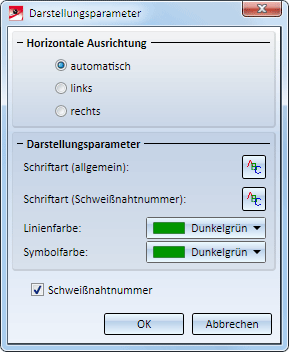

Mit dieser Funktion lassen sich die Parameter eines Schweißsymbols ändern. Dies sind die Ausrichtung, die Schriftart sowie die Linien- und die Symbolfarbe. Für die Schweißnahtnummer kann dabei eine von der übrigen Beschriftung abweichende Schriftart gewählt werden. Über die Checkbox Schweißnahtnummer haben Sie darüber hinaus die Möglichkeit, Schweißnahtnummern ein- (Checkbox ist aktiv) oder auszublenden.

Beachten Sie:

• Für reine Schweißsymbole, d.h. Symbole, die nur Beschriftungsfähnchen sind und nicht zu einer Schweißnaht gehören, öffnet sich der vollständige Schweißsymboldialog.
• Ist die zur Fahne gehörende Schweißnaht mit HiCAD 2010 oder einer älteren Version erstellt worden, wird das Dialogfenster der Version 2010 angezeigt.

Mit dieser Funktion fügen Sie einen neuen Knickpunkt ein. Zur Bestimmung dieses Punktes zeigt HiCAD das Symbol an.

Einfügen eines Knickpunktes

Nochmaliges Einfügen eines Knickpunktes

Alle zusätzlich eingefügten Knickpunkte der aktuellen symbolischen Schweißnahtdarstellung werden gelöscht.

Mit dieser Funktion fügen Sie einen weiteren Fußpunkt, d.h. eine zusätzliche Pfeillinie, ein.

Einfügen eines Fußpunktes

Alle zusätzlich eingefügten Fußpunkte der symbolischen Schweißnahtdarstellung werden gelöscht.
