Thema: HiCAD 3D
Bei den Funktionen dieses PullDown-Menüs ensteht die Freiformfläche durch die Projektion eines bereits vorhandenen Kantenzuges auf eine beliebige Ebene.
Zur Definition der Projektionsebene stehen verschiedene Möglichkeiten zur Verfügung:
|
|
Identifizierung zweier Kanten, |
|
|
Identifizierung einer Kante und eines Punktes, |
|
|
Angabe dreier Punkte, |
|
|
Bestimmung einer Fläche (Die Ebene wird dann durch die Normalenvektoren bestimmt.) |
|
|
Auswahl einer Bearbeitungsebene |
Die Projektion kann senkrecht oder schräg erfolgen. Für eine senkrechte Projektion identifizieren Sie den gewünschten Kantenzug, der dann in die Ebene projiziert wird. Eine schräge Projektion erfolgt durch Angabe eines Verschiebevektors. Die Freiformfläche entsteht hier durch lineares Verbinden der Stützpunkte des Originalkantenzuges mit denjenigen der Projektion.

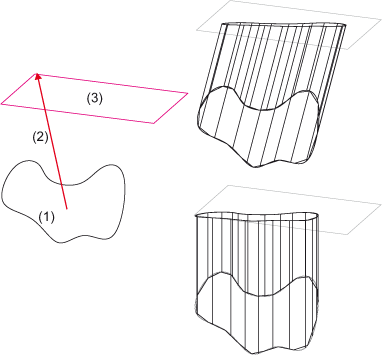

(1) Kurve, (2) Verschiebevektor, (3) Projektionsebene, Rechts: schräge Projektion (oben), senkrechte Projektion (unten)
Der Kantenzug kann zu einer ebenen Skizze oder zu einer 3D-Skizze gehören.
Fläche ausKantenzug (3D-FFF) • Funktionsübersicht (3D-FFF) • Freiformflächen
|
