Thema: HiCAD 3D

Neuer Knoten

3D-FFF > Bearbeiten > Neuer Knoten

Mit dieser Funktion fügen Sie neue Knoten in das zu einer Freiformfläche gehörende de-Boor-Netz ein, ohne die zugehörigen B-Splines zu verändern. Dies ist beispielsweise dann sinnvoll, wenn Sie die Intervalle zur lokalen Änderung der Freiformfläche verkleinern wollen.

1. Identifizieren Sie zunächst die Fläche.
2. Legen Sie dann den neuen Knoten durch eine Punktbestimmung fest.
3. Wählen Sie, ob der Knoten in u- oder in v-Richtung eingefügt werden soll.

Der neue Knoten wird in der angegebenen Richtung in das de-Boor-Netz eingefügt, die Freiformfläche selbst ändert sich nicht.

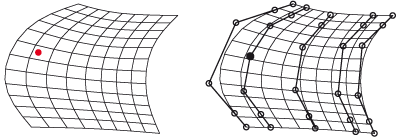

Freiformfläche mit de-Boor-Netz (rechts)

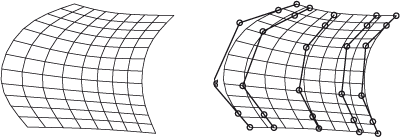

Freiformfläche mit de-Boor-Netz nach Einfügen eines neuen Knotens in u-Richtung
