Thema: HiCAD 3D

Oberflächenbeschaffenheit

3D-Bemaßung + Text > Fläche/Kante > Oberflächenbeschaffenheit

Mit dieser Funktion ordnen Sie einem Teil ein Oberflächenzeichen zu.

So gehen Sie vor:

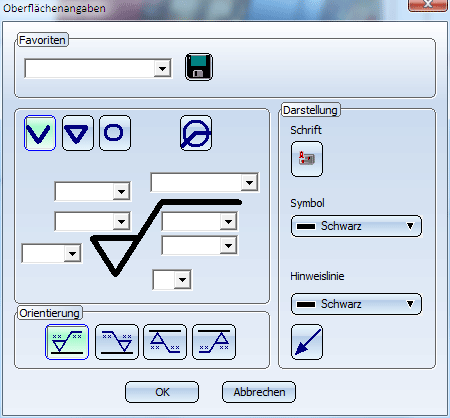

Schließen Sie das Fenster mit OK. Nun wird das Oberflächensymbol platziert.
Identifizieren Sie zunächst eine Kante oder einen Zylinder des Teils, dem das Oberflächenzeichen zugeordnet werden soll.
Legen Sie den Bezugs- und damit den Einfügepunkt des Oberflächensymbols fest.
Soll das Oberflächensymbol mit Hinweislinie erstellt werden, dann können Sie jetzt die Hinweislinie durch Bestimmung der Zwischenpunkte ziehen. Sie beenden die Erstellung der Hinweislinie mit der rechten Maustaste.

Soll keine Hinweislinie erstellt werden, dann können Sie nach der Bestimmung des Bezugspunktes direkt die rechte Maustaste drücken.

Das Oberflächenzeichen wird nun wie folgt ausgerichtet:

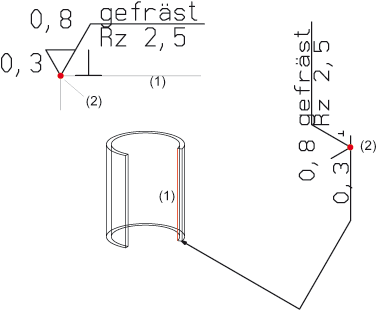

Ohne und mit Hinweislinie: (1) Kante, (2) Bezugspunkt

Die Datei SURFSYM.INI

In Zusammenhang mit Oberflächenzeichen ist die Systemdatei surfsym.ini im HiCAD SYS-Verzeichnis von Bedeutung.

Diese Datei hat zwei Aufgaben:

In dieser Datei lassen sich die Inhalte der Auswahlboxen des Dialogfensters Oberflächenangaben festlegen. Dies erfolgt in den Zeilen 1 bis 7, d.h. A1._TEXT bis E_TEXT.

Erweitert man beispielsweise die Zeile B2_TEXT um gewalzt, dann kann dies in der Auswahlbox gewählt werden.

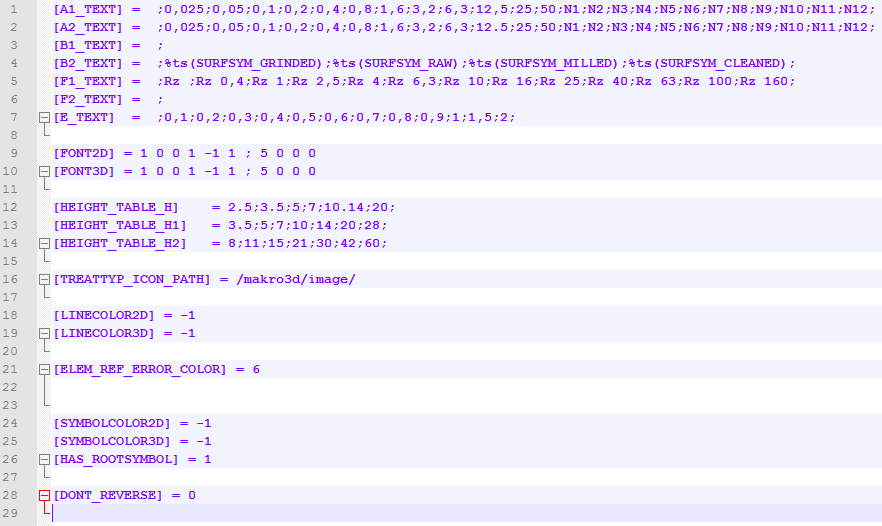

[B2_TEXT] = ;%ts(SURFSYM_GRINDED);%ts(SURFSYM_RAW);%ts(SURFSYM_MILLED);%ts(SURFSYM_CLEANED);gewalzt

Mit dem Schlüsselwort %ts greift HiCAD auf den internen Textdienst zu . Dies ist für Ihre eigenen Erweiterungen nicht erforderlich.

Hier sind die Voreinstellungen der Oberflächenzeichen für neue Szenen definiert. Die Voreinstellungen lassen sich mit der Funktion Oberflächenzeichen Einstellungen ändern. Diese Änderungen werden in der Datei surfsym.ini gespeichert.
