Maßzahl bearbeiten

3D Bemaßung + Text > Bearbeiten > Edit...> Maßzahl

Zur Bearbeitung der Lage und Anordnung von Maßzahlen stehen die folgenden Funktionen zur Verfügung:

Maßzahl frei verschieben

Verschiebt die Maßzahl unabhängig von der Maßlinie

Maßzahl verschieben, parallel zu Maßlinie

Verschiebt die Maßzahl entlang der Maßlinie

Führungslinie für Maßzahl erzeugen

Fügt eine Führungslinie ein.

Identifizieren Sie die Maßzahl. HiCAD setzt den Anfangspunkt der Führungslinie automatisch. Bestimmen Sie dann die Folgepunkte und drücken Sie die rechte Maustaste, um die Führungslinie wie dargestellt zu übernehmen.

Führungslinie für Maßzahl löschen

Löscht die Führungslinie einer Maßzahl.

Sichtbarkeitfür Maßzahl einstellen

Maßzahlen lassen sich mit dieser Funktion gezielt ein- und ausblenden. Identifizieren Sie das gewünschte Maß. Das Dialogfenster Sichtbarkeit Maßzahl/Maßlinie wird angezeigt.

Maßzahl in Ansicht darstellen

Durch Aktivieren/deaktivieren dieser Checkbox bestimmen Sie, ob die Maßzahl in der aktiven Ansicht ein- oder ausblendet wird.

Maßlinie unterhalb der Maßzahl unterbrechen

Für Maßzahlen, die auf der Maßlinie liegen, kann die Maßlinie in der aktiven Ansicht unterbrochen werden.

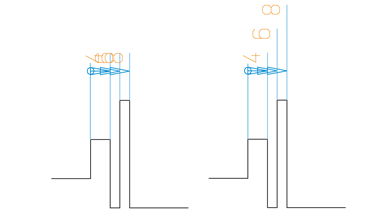

Maßzahlen kollisionsfrei anordnen

Ordnet eventuell miteinander kollidierende Maßzahlen einer Distanzmaßstruktur neu an. Identifizieren Sie ein Teilmaß der entsprechenden Bemaßungsstruktur.

Maßzahl, Text übernehmen

Mit dieser Funktionen lassen sich Maßzusatztexte einer Maßzahl in andere Maße kopieren - inklusive aller Parameter (Font, Größe, Position etc.).

Identifizieren Sie zuerst das Referenzmaß, d.h. das Maß, dessen Zusatztexte Sie kopieren wollen.
Identifizieren Sie dann nacheinander die Maße, in die Sie die Zusatztexte einfügen wollen.

Sie beenden die Funktion mit der mittleren Maustaste

Wenn Sie die Funktion auf Maße anwenden, die bereits Zusatztexte enthalten, dann werden diese nicht gelöscht oder überschrieben, sondern die kopierten Texten werden den vorhandenen Texten vorangestellt bzw. angehängt.

Alternativ erreichen Sie diese Bearbeitungsfunktionen auch über das Kontextmenü für Maßzahlen. Dazu klicken Sie mit der rechten Maustaste auf eine Maßzahl.
