Thema: HiCAD 3D

Maßlinien von Radienmaßen bearbeiten

Für Radienmaße stehen im Kontextmenü für Maßlinien (rechte Maustaste) verschiedene Spezialfunktionen zur Verfügung:

Maßlinie knicken

Maßlinie knicken, aktives Radienmaß

Ist das aktive Maß ein Radienmaß, dann lässt sich die Maßlinie mit dieser Funktion rechtwinklig abknicken und verkürzen. Dies ist u.a. sinnvoll bei großen Radien. Der Teil der Maßlinie mit dem Maßpfeil ist dann auf den tatsächlichen Mittelpunkt gerichtet.

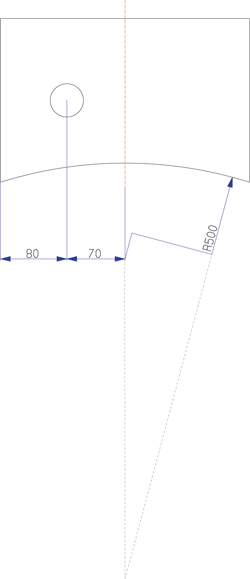

Radienmaß mit abgeknickter Maßlinie

Ist die Maßlinie bereits abgeknickt, dann lässt sich der Maßlinienknick verschieben.

Maßlinienknick löschen

Maßlinienknick löschen, aktives Radienmaß

Ist das aktive Maß ein Radienmaß mit abgeknickter Maßlinie, dann wird der Maßlinienknick gelöscht.

Radienmaß mit und ohne Knick

Radiusmaß mit Durchmesser

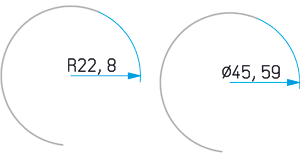

Radienmaß mit Durchmesser

Diese Funktion wandelt ein Radienmaß in ein Durchmessermaß um. Die Umwandlung betrifft nur die Maßzahl. Die Darstellung des Maßes bleibt unverändert.

Nach dem Aufruf der Funktion stehen folgende Umwandlungsmöglichkeiten zur Verfügung:

• Radius mit R-Symbol
• Durchmesser mit Ø-Symbol und verkürzter Maßlinie
• Durchmesser mit Ø-Symbol und unverkürzter Maßlinie.

Mit dieser Funktion sind auch Durchmessermaße mit "runden" Maßlinien möglich.

Die mit dieser Funktion erstellten Durchmessermaße lassen sich mit derselben Funktion wieder in Radiemaße umwandeln, indem Sie die Option Radius mit R-Symbol wählen. Dies gilt jedoch nicht für die mit den Bemaßungsfunktionen direkt erstellten Durchmessermaße.
