Thema: HiCAD 3D

Streckenmaß, parallel

3D Bemaßung + Text > Einzelmaß

3D Bemaßung + Text > Parallel

Mit den Funktionen unter Einzelmaß und Parallel lassen sich einzelne Streckenmaße und Gruppen von Streckenmaßen (Strukturmaße) erzeugen, deren Maßlinien parallel zu einer der Achsen des aktiven Koordinatensystems oder zu einer frei wählbaren Bezugsachse verlaufen.

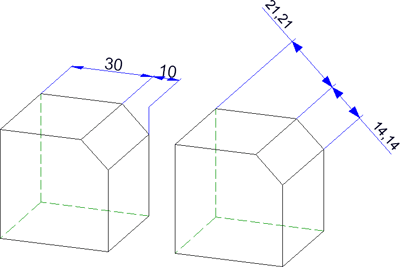

Beispiel: Kettenmaß, achsparallel (links) und Kettenmaß mit Fase als Bezugsachse

Die Themen:

Funktionsübersicht für parallele Streckenmaße
Achsparallele Streckenmaße
Zu einer Bezugsachse parallele Streckenmaße

Funktionsübersicht für parallele Streckenmaße

Folgende Funktionen stehen zur Verfügung.

Unter 3D-Bemaßung + Text > Einzelmaß
	Variable Bemaßung erzeugt ein zu einer Achse des aktuellen Koordinatensystems paralleles Streckenmaß (eigenständiges Maß mit nur einer Maßgeometrie und einer Maßzahl). Das Maß wird dem aktiven Teil zugeordnet.
	Streckenmaß, achsparallel erzeugt ein zu einer beliebigen Achse paralleles Streckenmaß
	Streckenmaß mit Bezugsachse erzeugt ein zu einer beliebigen Achse paralleles Streckenmaß
	Halbschnittmaß, achsparallel Mit dieser Funktion wird ein Halbschnittmaß erzeugt, d.h. ein Maß, bei dem der zweite Maßpunkt durch Spiegelung des ersten Maßpunktes an einer Symmetrieachse entsteht. Halbschnittmaße werden in der Regel verwendet, um Längen symmetrischer Teile darzustellen. Die Darstellung erfolgt im Halbschnitt, d.h. mit einer Maßhilfslinie und verkürzter Maßlinie. Beispiel

Unter 3D-Bemaßung+Text > Parallel
	Neues Kettenmaß erzeugen erzeugt ein Strukturmaß, bei dem je zwei aufeinander folgende Teilmaße einen gemeinsamen Maßpunkt haben. Die Maße sind achsparallel. Beispiel
	Neues Kettenmaß mit Bezugsachse erzeugen erzeugt ein Kettenmaß mit zu einer beliebigen Achse parallelen Maßlinien
	Neues Stufenmaß erzeugen erzeugt ein Strukturmaß, bei dem alle Teilmaße denselben Anfangspunkt und die Maßlinien der Teilmaße einen festen Abstand voneinander haben. Die Maße sind achsparallel. Beispiel
	Neues Stufenmaß mit Bezugsachse erzeugen Hier ist das Maß parallel zu einer frei definierbaren Achse.
	Neues Bezugsmaß erzeugen erzeugt ein Kettenmaß, bei dem sich alle Teilmaße auf denselben Anfangspunkt (den Bezugspunkt) beziehen. Die Maßzahlen werden automatisch am Ende jeder Maßeinheit senkrecht zur Maßlinie gesetzt. Der Bezugspunkt wird durch die Maßzahl 0 gekennzeichnet. Die Maße sind achsparallel. Beispiel
	Neues Bezugs-Kettenmaß erzeugen erzeugt eine Kombination von Bezugs- und Kettenmaß. Die Maße sind achsparallel Beispiel
	Neues Bezugsmaß mit Bezugsachse erzeugen erzeugt ein Bezugsmaß, dessen Maßlinien parallel zu einer Bezugsachse sind
	Neues Bezugs-Kettenmaß mit Bezugsachse erzeugen erzeugt eine Kombination von Bezugs- und Kettenmaß. Die Maße sind parallel zu einer Bezugsachse
	Neue Höhenkote parallel zur Z-Achse Höhenkote bezogen auf die XY-Ebene des Koordinatensystems Beispiel Bitte beachten Sie: Die mit dieser Funktion erzeugten Maße sind Einzelmaße. Optional lässt sich bei dieser Funktion ein Zuschlag berücksichtigen, der für einzelne oder auch für alle Maße dieser Art gelten kann. Dazu verwenden Sie die Funktion Struktur-Anfangswert. Sie erreichen diese Funktion über das Kontextmenü (RMT auf die Maßzahl) oder über den Funktionsbereich 3D-Bemaßung + Text > Tools.
	Neue Höhenkote erzeugen spezielles achsparalleles Bezugsmaß im Bauwesen und im Stahlbau Beispiel
	Neues Koordinatenmaß erzeugen spezielles achsparalleles Bezugsmaß, bei dem der erste identifizierte Punkt als Bezugspunkt interpretiert wird. Von diesem Punkt aus wird jeweils das Absolutmaß zwischen dem Bezugspunkt und den anderen Maßpunkten ermittelt. Der Bezugspunkt wird mit 0 gekennzeichnet. Beispiel
	Neue Höhenkote mit Bezugsachse erzeugen spezielles Bezugsmaß im Bauwesen und im Stahlbau mit zu einer beliebigen Achse parallelen Maßlinien
	Neues Koordinatenmaß mit Bezugsachse erzeugen Koordinatenmaß mit zu einer beliebigen Bezugsachse parallelen Maßlinien

Hinweise:

Für neue Maße werden die aktuellen Einstellungen der Maßparameter berücksichtigt. Dabei ist zu beachten, dass die Maße - je nach Einstellung auf der Registerkarte System - in die aktive Bearbeitungsebene projiziert werden.
Beachten Sie auch die Informationen unter Bemaßung - Vorgehensweise und Bemaßung - Wahl des Elementtyps.

Achsparallele Streckenmaße

Aktivieren Sie das Teil, dem die Bemaßung zugeordnet werden soll.
Wählen Sie die gewünschte Bemaßungsfunktion.
Bestimmen Sie die Fußpunkte durch Auswahl beliebiger Punkte, Kanten oder Flächen - je nach Einstellungen im Dialogfenster Selektion der Elementtypen. (siehe auch Bemaßung - Vorgehensweise).

Legen Sie die Position des Maßes fest, indem Sie das Maß absetzen. Mit der rechten Maustaste können Sie das Kontextmenü Bemaßung verschieben aktivieren. Hier haben Sie die Möglichkeit, die Position von Maßlinie und Maßzahl zu beeinflussen.
Bestimmen Sie bei Strukturmaßen die weiteren Fußpunkte oder beenden Sie die Funktion mit der mittleren Maustaste.

Beachten Sie bitte:

Einzelne achsparallele Streckenmaße lassen sich auch mit Funktion Variable Bemaßung oder der Funktion Streckenmaß, achsparallel im Menü Einzelmaß bestimmen.
Für achsparallele Halbschnittmaße verwenden Sie die Funktion Halbschnittmaß, achsparallel im Menü Einzelmaß.
Bei Halbschnittmaßen muss vor der Auswahl der zu bemaßenden Elemente die Symmetrieachse bestimmt werden!

Zu einer Bezugsachse parallele Streckenmaße

Die Funktionen arbeiten im Wesentlichen analog zu den entsprechenden Funktionen für achsparallele Streckenmaße.

Aktivieren Sie das Teil, dem die Bemaßung zugeordnet werden soll.
Wählen Sie die gewünschte Bemaßungsfunktion, indem Sie unter 3D-Bemaßung + Text > Parallel auf das entsprechende Symbol klicken.
Bestimmen Sie die Bezugsachse.

Bestimmen Sie die Fußpunkte durch Auswahl beliebiger Punkte, Kanten oder Flächen - je nach Einstellungen im Dialogfenster Selektion der Elementtypen. (siehe auch Bemaßung - Vorgehensweise).

Legen Sie die Position des Maßes fest, indem Sie das Maß absetzen. Mit der rechten Maustaste können Sie das Kontextmenü Bemaßung verschieben aktivieren. Hier haben Sie die Möglichkeit, die Position der Maßlinie und Maßzahl zu beeinflussen.
Bestimmen Sie bei Strukturmaßen die weiteren Fußpunkte oder beenden Sie die Funktion mit der mittleren Maustaste..

Beachten Sie bitte:

Für einzelne zu einer Bezugsachse parallele Streckenmaße können Sie auch die Funktion Variable Bemaßung oder die Funktion Streckenmaß mit Bezugsachse im Menü Einzelmaß verwenden.
