Thema: HiCAD 3D

Das Dialogfenster "Ansichtsverkürzung"

Ansichten > Verkürzen

Die Bearbeitung und Definition verkürzter Ansichten erfolgt über das Dialogfenster Ansichtsverkürzung. Hier stehen folgende Funktionen zur Verfügung:

• Ansichtsverkürzung löschen
  löscht alle Verkürzung der aktiven Ansicht und stellt diese wieder unverkürzt dar.
• Ansichtsverkürzung aus Ansicht übernehmen
  übernimmt Verkürzungen einer vorhandenen Ansicht für die aktive Ansicht.
• Ebene
  zeigt die Nummer der aktuellen Verkürzungsrichtung an. Maximal drei Verkürzungsrichtungen sind möglich.
• Verkürzungsrichtung hinzufügen
  definiert eine neue Verkürzungsrichtung. Verkürzungsrichtungen werden von HiCAD automatisch fortlaufend nummeriert. Die Nummer der jeweils aktuellen Richtung wird im Feld Ebene angezeigt.
• Verkürzungsrichtung entfernen
  entfernt alle Bereiche der aktuellen Verkürzungsrichtung.
• Fixpunkt
  bietet die Möglichkeit, einen Punkt festzulegen, der bei der Berechnung der Ansichtsverkürzung seine ursprüngliche Position behält.
• Bereich entfernen
  entfernt einzelne Bereiche der aktuellen Verkürzungsrichtung.
• Ansichtsbegrenzung hinzufügen
  Die Ansichtsbegrenzung ist eine besondere Form der Ansichtsverkürzung. Hier werden die Bereiche außerhalb eines bestimmten Rechtecks nicht dargestellt. Bestimmen Sie dazu das gewünschte Rechteck.
• Vorschau
  zeigt eine Vorschau der verkürzten Ansicht an.

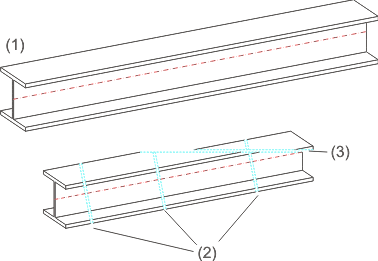

(1)Ausgangsansicht eines Stahlbauprofils, (2) Erste Verkürzung mit drei Teilbereichen, (3) Zweite Verkürzung

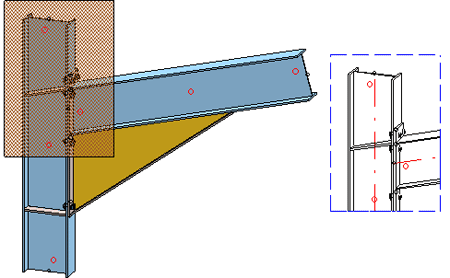

Beispiel einer Ansichtsbegrenzung

Die Art der Bruchlinien für die Verkürzung und weitere Parameter für die Darstellung der Verkürzung können Sie mit der Funktion Verkürzungsparameter unter Ansichten > Bearbeiten > Verk.. ändern. Möglich sind gerade Linien und Zickzacklinien.

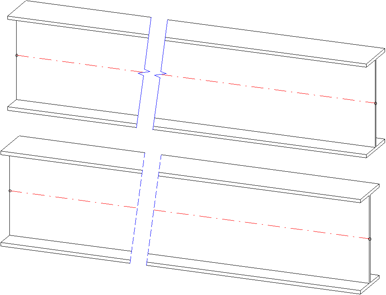

Oben: Verkürzte Ansicht mit Zickzacklinie, Unten: mit geraden Linien
