Thema: HiCAD 3D

Ansichtsmaßstab ändern

Ansichten > Eigenschaften > Maßstab

Mit dieser Funktion ändern Sie den Maßstab der aktiven Ansicht.

1. Wählen Sie einen in der Listbox vorgegebenen Maßstab aus oder tragen Sie den gewünschten Maßstab in das Eingabefeld ein. Wird nur eine Zahl eingegeben, dann wird der Maßstab auf 1:1 gesetzt.
2. Bestimmen Sie den Fixpunkt der Ansicht für die Maßstabsänderung.

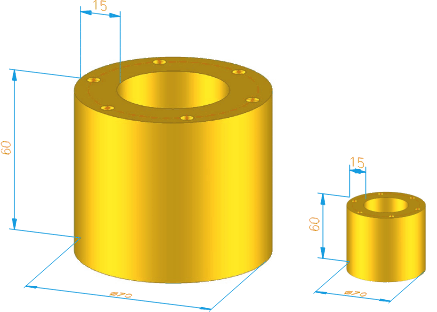

 Die Abbildung zeigt die Ausgangsansicht (links) und die Ansicht nach der Maßstabsänderung (rechts) auf 1:2.5.

Texte und Bemaßungen werden bei dieser Funktion nicht skaliert. Für Maßlinien besteht jedoch die Möglichkeit, ihre Anpassung bei Maßstabsänderungen zu steuern.
