Thema: HiCAD 3D

Simulationsbeispiele - Linienzugmotor

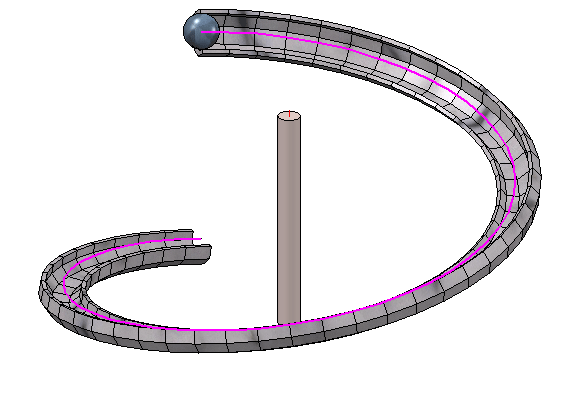

In diesem Beispiel soll die Kugel entlang der markierten Kurve bewegt werden.

• Anlegen einer neuen Simulation

• Deaktivieren der Ansichtssteuerung durch RMT auf Ansichtssteuerung und Wahl von Ansichtssteuerung deaktivieren

• Aufruf der Funktion Linienzugmotor (zu bewegendes Bauteil ist die Kugel, Linienzug ist die markierte Kurve, Richtung: Linienzug, Bewegungsart: mit Linienzug drehen, Geschwindigkeit: 60 mm/sec)

• Maximale Simulationszeit: 14 sec
• Berechnen der Simulation

Film der Simulation

Download sim_bsp7.mp4
