Simulationsbeispiele - Verschiebungs- und Drehungsmotor

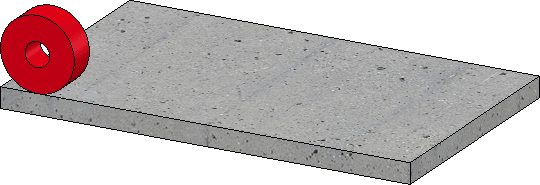

Verwendet wird eine Baugruppe, die aus den abgebildeten Bauteilen besteht. Die Teile sind hier nicht mit HCM-Bedingungen verknüpft.

• Anlegen einer neuen Simulation

• Deaktivieren der Ansichtssteuerung durch RMT auf Ansichtssteuerung und Wahl von Ansichtssteuerung deaktivieren

• Aufruf der Funktion Verschiebungsmotor (zu bewegendes Bauteil ist der Zylinder, Richtung: untere Kante der Platte, Geschwindigkeit 20 mm/sec.)
• Aufruf der Funktion Drehungsmotor (Zu bewegendes Bauteil ist der Zylinder, Drehachse ist die Kante vom Zentrum der vorderen Fläche zum Zentrum der hinteren Fläche, Geschwindigkeit: 10 mm/sec)

• Maximale Simulationszeit: 7 sec.
• Zeitintervall für beide Motoren: 0 - 4.5 sec
• Berechnen der Simulation

Film der Simulation

Download sim_bsp5.mp4
