Thema: HiCAD 3D

Beispiel: Teil wiederholen, Translations- und Rotationsmuster

3D-Standard > Wiederholen > Param...

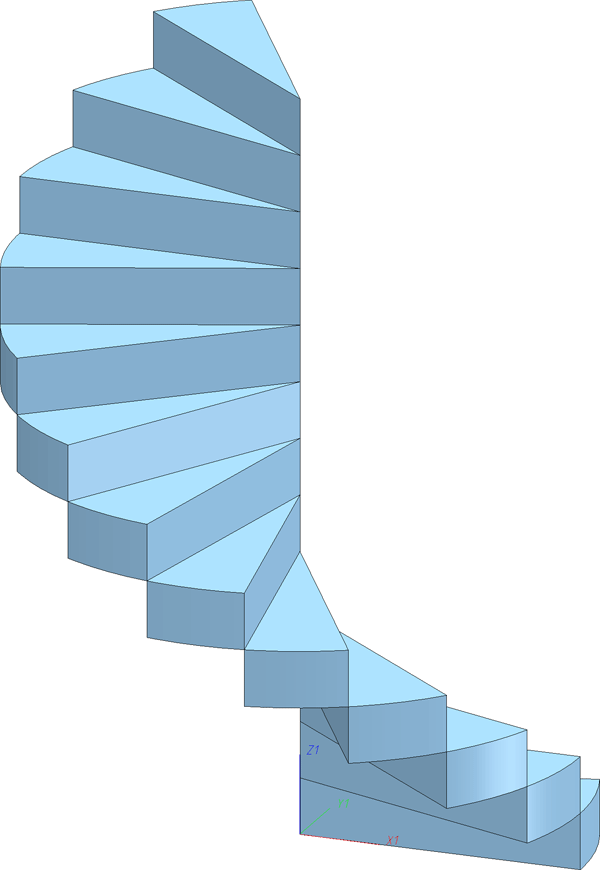

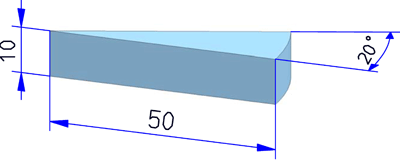

Aus dem abgebildeten Original soll über ein Translations- und Rotationsmuster eine Spindeltreppe erzeugt werden.

So gehen Sie vor:

• Aktivieren Sie das Teil.
• Rufen Sie die Funktion 3D-Standard > Wiederholen > Param... auf.

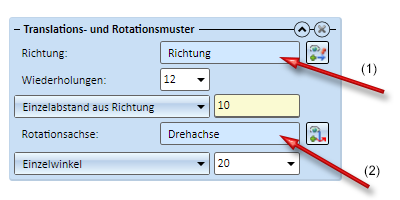

• Wählen Sie Translations- und Rotatiosnmuster
• Geben Sie die Kopienanzahl ein, z.B. 12 (Positiv).

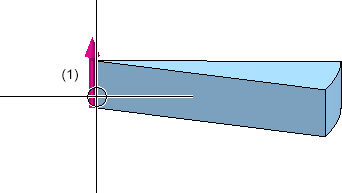

• Klicken Sie auf Richtung wählen und identifizieren Sie die linke Kante des Originals wie abgebildet.

• Wählen Sie Einzelabstand aus Richtung. Es wird automatisch der Wert 10 übernommen.

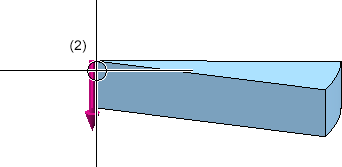

• Klicken Sie auf Achse auswählen und identifizieren Sie die linke Kante des Originals wie abgebildet.

• Wählen Sie die Option Einzelwinkel und geben Sie den Wert 20 ein.

• Klicken Sie auf OK, um die Generierung zu starten.
