Kontextmenü Referenzierung

Referenzierung

Wenn Sie mit der rechten Maustaste in der Konstruktion oder im ICN auf ein referenziertes Teil klicken, wird das Kontextmenü Referenzierung angezeigt.

Funktion
	Aktualisieren Gleichteile aktives Teil passt alle in der Konstruktion vorhandenen Gleichteile des aktiven Teils an dessen aktuellen Stand an – unabhängig von der gespeicherten Version dieses Teils.
	Aktualisieren aktives Teil, von Datei passt das aktive Teil und seine Gleichteile an den Stand der entsprechenden KRA-Datei an
	Aktualisieren alle Teile, von Datei passt In der aktuellen Konstruktion alle referenzierten Teile und deren Gleichteile an den Stand der entsprechenden KRA-Dateien an.
	Referenziertes Teil speichern speichert den aktuellen Zustand eines referenzierten Teils. Bitte achten Sie auf die Pfadeinstellungen. Es muss der Pfad eingestellt sein, in dem das Teil bei der Definition abgelegt worden ist.
	Bearbeitungssperre aktiviert das Menü Bearbeitungssperre. Mit den Funktionen des Menüs haben Sie die Möglichkeit, referenzierte Teile der Szene mit einer Bearbeitungssperre zu belegen.
	Auflösen aktives Teil hebt die Referenzierung des aktiven Teils auf, die Referenzierung ggf. vorhandener Gleichteile bleibt jedoch erhalten
	Auflösen aktives Teil + Gleichteile hebt die Referenzierung des aktiven Teils und aller seiner Gleichteile auf
	Auflösen aktives Teil + Nebenteile hebt die Referenzierung des aktiven Teils (oder der Baugruppe) und aller seiner untergeordneten Teile auf
	Auflösen alle Teile hebt alle Referenzierungen der Konstruktion auf
	Einstellung Aktualisierung: Position Diese Einstellung bestimmt, wie die Lage von Teilen einer referenzierten Baugruppe bei deren Aktualisierung behandelt wird. Dazu wird das folgende Dialogfenster angezeigt: Wie in referenzierter Baugruppe Bei der Aktualisierung einer referenzierten Baugruppe wird für die zur Baugruppe gehörende Teile die Lage in der Baugruppe verwendet. Wie in Konstruktion Hier wird bei der Aktualisierung einer referenzierten Baugruppe für die zur Baugruppe gehörenden Teile, deren Lage in der Konstruktion beibehalten. Damit ist es möglich, Explosionsdarstellungen referenzierter Baugruppen anzulegen, die beim Aktualisieren erhalten bleiben.
	Einstellung Aktualisierung: Speichern/laden One – WaY-Referenzierung Damit ist es möglich, Teile nur zu aktualisieren ohne dass Änderungen gespeichert werden müssen. Dies wird u. a. zur Erstellung der Explosionsdarstellung eines referenzierten Teils gebraucht.

Funktion

Aktualisieren Gleichteile aktives Teil

passt alle in der Konstruktion vorhandenen Gleichteile des aktiven Teils an dessen aktuellen Stand an – unabhängig von der gespeicherten Version dieses Teils.

Aktualisieren aktives Teil, von Datei

passt das aktive Teil und seine Gleichteile an den Stand der entsprechenden KRA-Datei an

Aktualisieren alle Teile, von Datei

passt In der aktuellen Konstruktion alle referenzierten Teile und deren Gleichteile an den Stand der entsprechenden KRA-Dateien an.

Referenziertes Teil speichern

speichert den aktuellen Zustand eines referenzierten Teils. Bitte achten Sie auf die Pfadeinstellungen. Es muss der Pfad eingestellt sein, in dem das Teil bei der Definition abgelegt worden ist.

Bearbeitungssperre

aktiviert das Menü Bearbeitungssperre. Mit den Funktionen des Menüs haben Sie die Möglichkeit, referenzierte Teile der Szene mit einer Bearbeitungssperre zu belegen.

Auflösen aktives Teil

hebt die Referenzierung des aktiven Teils auf, die Referenzierung ggf. vorhandener Gleichteile bleibt jedoch erhalten

Auflösen aktives Teil + Gleichteile

hebt die Referenzierung des aktiven Teils und aller seiner Gleichteile auf

Auflösen aktives Teil + Nebenteile

hebt die Referenzierung des aktiven Teils (oder der Baugruppe) und aller seiner untergeordneten Teile auf

Auflösen alle Teile

hebt alle Referenzierungen der Konstruktion auf

Einstellung Aktualisierung: Position

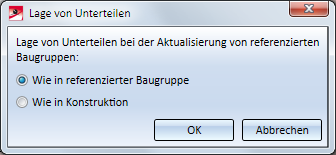

Diese Einstellung bestimmt, wie die Lage von Teilen einer referenzierten Baugruppe bei deren Aktualisierung behandelt wird. Dazu wird das folgende Dialogfenster angezeigt:

Wie in referenzierter Baugruppe
Bei der Aktualisierung einer referenzierten Baugruppe wird für die zur Baugruppe gehörende Teile die Lage in der Baugruppe verwendet.
Wie in Konstruktion
Hier wird bei der Aktualisierung einer referenzierten Baugruppe für die zur Baugruppe gehörenden Teile, deren Lage in der Konstruktion beibehalten. Damit ist es möglich, Explosionsdarstellungen referenzierter Baugruppen anzulegen, die beim Aktualisieren erhalten bleiben.

Einstellung Aktualisierung: Speichern/laden

One – WaY-Referenzierung

Damit ist es möglich, Teile nur zu aktualisieren ohne dass Änderungen gespeichert werden müssen. Dies wird u. a. zur Erstellung der Explosionsdarstellung eines referenzierten Teils gebraucht.

Hinweise:

Beim Speichern referenzierter Teile und bei der Aktualisierung von Gleichteilen werden die Systemeinstellungen für referenzierte Teile berücksichtigt.

Meldungen beim Speichern von referenzierten Teilen, z.B.

Die KRA-Datei des referenzierten Bauteils ist aktueller! oder

Das Teil ... ist reduziert und kann daher nicht gespeichert werden.

lassen sich für die aktuelle HiCAD-Sitzung auch abschalten, indem Sie im Meldungsfenster die Checkbox Diese Meldung in dieser Aktion nicht mehr anzeigen aktivieren.

Nach dem Auflösen einer Referenzierung haben die auf diese Weise bearbeiteten Teile keinerlei Bezug mehr zu der entsprechenden KRA-Datei. Das bedeutet insbesondere, dass sich Änderungen an dieser Datei nicht mehr automatisch auf die Teile übertragen lassen.

Ist einem Teil, dessen Referenzierung aufgelöst wird, ein Artikelstamm zugeordnet, dann fragt HiCAD ob diese Verknüpfung entfernt werden soll.

Verwenden Sie die Funktion Gleichteilerkennung

sowie die Funktionen unter

auf der Registerkarte Information, um in der Konstruktion nach referenzierten Teilen und entsprechenden Gleichteilen zu suchen.

Im ICN-Kontextmenü für die Mehrfachauswahl können Sie mit der Funktion Referenzierung auflösen die Referenzierung mehrerer Teile - auch in unterschiedlichen Baugruppen – in einem Schritt aufheben. Wählen Sie die gewünschten Teile im ICN mit STRG + linker Maustaste aus. Drücken Sie dann im ICN die rechte Maustaste, um das Kontextmenü zu aktivieren und wählen Sie dort die Funktion Referenzierung auflösen.
