Thema: HiCAD 2D

Langloch

2D-Teil > Hilfen > PullDown-Menü Bohrung > Langloch, Draufsicht

2D-Teil > Hilfen > PullDown-Menü Bohrung > Langloch, Seitenansicht

Mit diesen Funktionen erzeugen Sie eine Einzelbohrung für ein Langloch mit einem Mittelkreuz, je nach gewählter Funktion in der Draufsicht oder in der Seitenansicht. Sie können die Bohrung mehrfach in das aktive Teil einbauen.

1. Geben Sie die Lochweite und den Durchmesser der Einzelbohrung an.
2. Wählen Sie den Richtungswinkel.
3. Geben Sie den Passpunkt auf der Zeichnung an.

Mit der rechten Maustaste beenden Sie den Einfügevorgang.

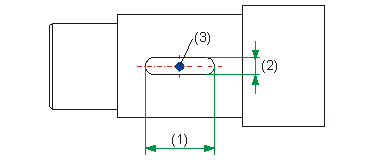

(1) Lochweite
(2) Durchmesser
(3) Richtungswinkel

Hinweise:

Um das Langloch im ICN temporär anzuzeigen, klicken Sie mit der rechten Maustaste auf den Konstruktionsnamen im ICN. In dem sich öffnenden Kontextmenü wählen Sie dann die Funktion Hilfsteile ein/aus.
