Thema: HiCAD 2D

Verschraubung

Verschraubung neu

2D-Teile > Normteile > Verschraubung neu

Mit dieser Funktion verschrauben Sie zwei oder mehr Haupt- oder Nebenteile miteinander.

1. Identifizieren Sie einen Punkt (1), von dem aus alle Teile durchbohrt werden können.
2. Identifizieren Sie dann das Verschraubungsende (2).

Wenn nicht alle Teile - die zwischen dem Punkt für die Einbaurichtung und dem Verschraubungsende liegen - durchbohrt werden sollen, können Sie nun gezielt Teile ausnehmen. Andernfalls gelangen Sie mit der rechten Maustaste ins Auswahlmenü der Schraubverbindungen.

3. Identifizieren Sie die zu verschraubenden Teile (3) (4).

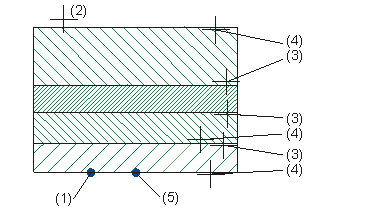

(1) Punkt für Einbaurichtung, (2) Verschraubungsende, (3) Bearbeitungsbeginn, (4) Bearbeitungsende, (5) Passpunkt

4. Aktivieren Sie nun mit der rechten Maustaste das Auswahlmenü der Schraubverbindungen.

Das Schraubenverbindungsmenü hat drei Registerkarten:

• Teile: Hier wählen Sie die Komponenten der Verschraubung aus.
• Optionen: Hier können Sie einen Schraubenüberstand (bei einer Schraube mit Mutter) und eine minimale Einschraublänge angeben.
• Einstellungen: Auf der dritten Registerkarte können häufig benötigte Schraubenverbindungen voreingestellt und als Vorlagen gespeichert werden.

5. Aktivieren Sie auf der ersten Registerkarte die Normteile und bestätigen Sie mit OK.

Das Normteil wird sichtbar am Cursor dargestellt.

6. Identifizieren Sie einen Passpunkt (5) in der Konstruktion.

Nach dem Einbau einer Verschraubung können Sie weitere Verschraubungen einfügen, ohne das Menü zu verlassen. Die ausgewählte Verschraubung wird nochmals am Cursor dargestellt und Sie können einen neuen Passpunkt angeben. Dies können Sie unendlich wiederholen. Mit der rechten Maustaste beenden Sie den Vorgang.

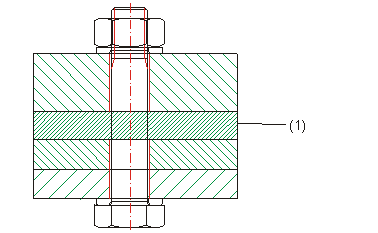

(1) Teil ist nicht verschraubt

Verschraubung bearbeiten

2D-Teile > Normteile > PullDown-Menü Verschraubung > Verschraubung bearbeiten

Mit dieser Funktion ändern Sie die Komponenten einer Verschraubung im Auswahlmenü. Identifizieren Sie hierzu die Verschraubung, ändern Sie die Komponenten und verlassen Sie dann die Auswahl mit OK. Die Änderungen werden sofort ausgeführt.

Verschraubung verschieben

2D-Teile > Normteile > PullDown-Menü Verschraubung > Verschraubung verschieben

Um eine Verschraubung zu verschieben, aktivieren Sie diese Funktion. Identifizieren Sie dann die Verschraubung und geben sie einen neuen Passpunkt an.

Danach wird Ihnen eine Kopie der Verschraubung zum Einbau angeboten. Mit der rechten Maustaste können Sie im Auswahlmenü der Schraubverbindungen die Komponenten ändern.

Verschraubung löschen

2D-Teile > Normteile > PullDown-Menü Verschraubung > Verschraubung löschen

Diese Funktion löscht die identifizierte Verschraubung.
