Thema: HiCAD 2D
Bisher ließ sich die maximale Anzahl der in HiCAD möglichen Schichten im Konfigurationsmanagement unter Systemeinstellungen > 2D-Linien mit dem Parameter Maximale Anzahl von Schichten einstellen. Ab Service Pack 1 entfällt diese Einstellung. Die Anzahl möglicher Schichten ist jetzt konstant auf 1000 gesetzt worden (Schicht 0 bis 999).
Sie können nun für das Übersetzungstool (2D-Bemaßung+Text > Bearbeiten > Übers...) im Konfigurationsmanagement einstellen, ob die Groß- und Kleinschreibung beim Übersetzen von Texten aus dem Wörterbuch berücksichtigt wird.
Die gewünschte Option kann im Konfigurationsmanagement unter Systemeinstellungen > Verschiedenes > Übersetzung - Groß- und Kleinschreibung eingestellt werden (HiCAD neu starten). Dort befinden sich auch weitere Einstellungen für die Übersetzung von Texten.
Die Einstellung wird nicht in der Konstruktion oder am Text gespeichert und ist eine reine Systemeinstellung.

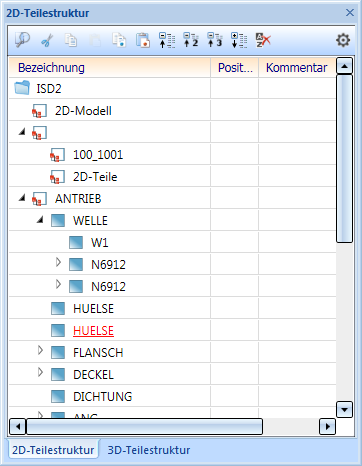

Die Anzeige der 2D-Teilestruktur ist - analog zur Anzeige der 3D-Teilstruktur - einem Redesign unterzogen worden:
Bitmaps in HiCAD-Konstruktionen (beispielsweise Logos in Schriftfeldern) werden ab SP1 für die Anzeige auf dem Bildschirm über OpenGL gezeichnet. Dadurch wird insbesondere bei großen Bitmaps eine deutliche Performancesteigerung erreicht. Im Test konnte für eine Bespielszene eine Verbesserung um den Faktor 60 erreicht werden.
Das Menü Fahne löschen ist um die Funktion Fahne löschen, Im Rechteck
erweitert worden.
Diese Funktion löscht alle Beschriftungen, deren Einfügepunkt innerhalb eines oder mehrerer Rechtecke liegen. Die Löschung erfolgt erst nach Drücken der rechten Maustaste.
Dabei wird unterschieden zwischen
