Thema: HiCAD 2D

Ellipse erzeugen

2D Geometrie > Zeichnen > PullDown-Menü Ellipse > Ellipse

Eine Ellipse konstruieren Sie durch die Festlegung verschiedener Punkte.

1. Geben Sie den Anfangspunkt, den Mittelpunkt und einen Punkt auf dem konjugierten Durchmesser an.
2. Geben Sie einen Endpunkt an.

Nach der Eingabe des Endpunktes wird der Ellipsenbogen gezeichnet.

Der Ellipsenbogen ist durch die ersten drei Punkte eindeutig bestimmt. Der angegebene Endpunkt wird projiziert und der modifizierte Endpunkt verwendet. Es werden die möglichen Ellipsenbögen angeboten; mit dem positiv orientierten wird begonnen.

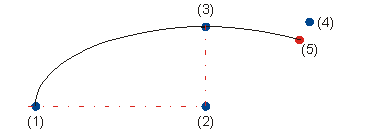

(1) Anfangspunkt
(2) Mittelpunkt
(3) Punkt auf dem Durchmesser
(4) Angegebener Endpunkt
(5) Berechneter Endpunkt

Ellipse skizzieren

2D Geometrie > Zeichnen > Ellipse skizzieren

Beim Erzeugen einer Ellipse mit der Skizziertechnik wird zuerst eine Vollellipse gezeichnet und dann der Endpunkt für den Ellipsenbogen bestimmt. Mit der mittleren Maustaste wird die Vollellipse übernommen.

Ellipse in Kreisbogen

2D Geometrie > Zeichnen > PullDown-Menü Ellipse > Ellipse in Kreisbogen

2D Geometrie > Zeichnen > PullDown-Menü Ellipse > Ellipse in Kreisbogen (Alle im Teil)

Mit dieser Funktion zerlegen Sie nach der Identifizierung Ellipsen in Kreisbögen.

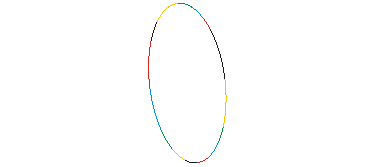

Die Farben kennzeichnen die einzelnen Kreisbogen
