Thema: HiCAD 2D

Registerkarten der Bemaßungsparameter

Wie eine Bemaßung aufgebaut ist, hängt von den Einstellungen der Maßparameter auf den folgenden Registerkarten ab:

• Maßlinien/-begrenzung
• Maßzahl
• Maßtext
• Toleranz/Passung
• Symbol

Haben Sie die gewünschten Einstellungen vorgenommen, dann verlassen Sie das Fenster mit OK.

Es erscheint die Abfrage: Alle Parameter ändern? Wird diese Abfrage mit JA beantwortet, dann werden alle aktuellen Einstellungen des Parameterfensters übernommen, bei NEIN nur die geänderten Parameter.

Registerkarte Maßlinien/-begrenzug

In der Registerkarte Maßlinien/-begrenzung stellen Sie alle Parameter der Maßlinien oder Maßhilfslinien wie z.B. Farbe, Länge oder Abstand ein.

Farbe

Die Farbe der Linien ändern Sie durch einen Klick mit der Maus auf die neue Farbe. Unter der Farbauswahl können Sie die Maßlinien ein- und ausblenden.

Maßbegrenzung

Die Maßbegrenzung kann durch einen Pfeil, Kreis oder Schrägstrich gekennzeichnet werden. Sie können die Begrenzung auch ausblenden.

Maßhilfslinien

Für die beiden Maßhilfslinien können unterschiedliche Werte, für die Länge und den Abstand zur Geometrie, eintragen. Das Ausblenden erfolgt ebenfalls separat.

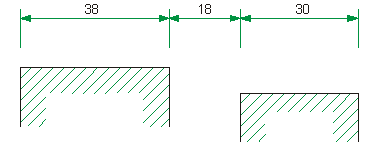

Länge der Maßhilfslinie 5mm

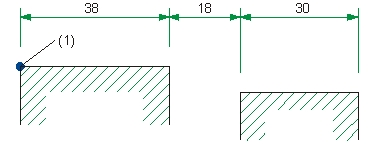

Mit Abstand ist die Entfernung von der Geometrie (Maßfußpunkt) zum Anfangspunkt der Maßhilfslinie gemeint.

(1) Maßfußpunkt mit 5 mm Abstand zur Maßhilfslinie

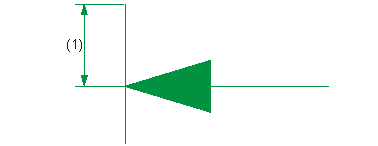

Überstand Maßhilfslinie

Den hinausragenden Teil der Maßhilfslinien geben Sie in mm an.

(1) Überstand der Maßhilfslinie

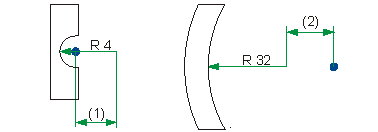

Radiusmaß

Die minimale Länge geben Sie an, um die Maßlinie bei kleinen Radien über den Mittelpunkt hinaus zu verlängern. Die maximale Länge geben Sie an, um die Maßlinie bei großen Radien vom Mittelpunkt aus zu verkürzen.

(1) Verlängerung der Maßlinie
(2) Verkürzung der Maßlinie

Registerkarte Maßzahl

Die zweite Registerkarte bezieht sich auf die Maßzahl. Hier legen Sie die Darstellung und Eigenschaften der Maßzahl fest, z.B.

• die Farbe und die Schicht, der die Bemaßung zugeordnet wird (Default: 49),
• die Maßeinheit und die Anzahl der Nachkommastellen,
• die Position der Maßzahl bzgl. der Maßlinie,
• die Höhe der Maßzahl,
• die Maßzahlbestimmung (aus Konstruktion, per Eingabe, mit Zuschlag oder Faktor).
• die 2. Maßzahl einblenden

Registerkarte Maßtext

Der Maßzahl können Zusatztexte zugeordnet werden. In der Registerkarte Maßtext legen Sie fest, ob diese Zusatztexte dargestellt werden sollen und bestimmen die Eigenschaften der Zusatztexte. Dies sind:

• die Texthöhe und
• die Position bzgl. der Maßzahl und Maßlinie.

Registerkarte Toleranz/Passung

Diese Registerkarte bezieht sich auf die Toleranz- und Passungparameter.

• die Farbe,
• die Toleranzeinheit,
• die Beschriftungshöhe
• die Position der Toleranz bzgl. der Maßzahl

Defaultwert:

Einheit der Toleranz: Keine

Höhe der Beschriftung: 3.5

Position bezüglich Maßzahl parallel zur Maßlinie (1):  1.5

Position bezüglich Maßzahl senkrecht zur Maßlinie bei 1.Toleranz (2): 5.0

Position bezüglich Maßzahl senkrecht zur Maßlinie bei 2.Toleranz (3): 0.0

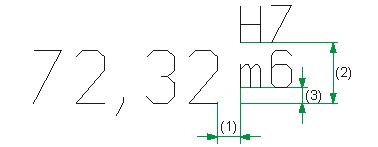

(1) Abstand parallel vom Fußpunkt der Maßzahl zur Toleranz
(2) Abstand von Fußpunkt der Maßzahl zur 1. Toleranz
(3) Abstand von Fußpunkt der Maßzahl zur 2. Toleranz

Hinweise:

Änderungen mit der Funktion Parameter ändern an der Position von Toleranz und Passung bzgl. Maßzahl senkrecht zur Maßlinie bleiben nur erhalten, wenn sich eine entsprechende Toleranz an dem 2D-Maß befindet. Bei neuen Toleranzen werden die Defaulteinstellungen angewandt.

• obere Toleranz hat nur Einfluss, wenn sich eine einzelne obere Toleranz am Maß befindet (e.g. "+0,01")
• untere Toleranz hat nur Einfluss, wenn sich eine einzelne untere Toleranz am Maß befindet (e.g. "-0,01")
• +/-Toleranz hat nur Einfluss, wenn sich eine einzelne +/- Toleranz am Maß befindet (e.g. "+-0,01")
• 2 Toleranzen haben nur Einfluss, wenn sich zwei Toleranzen gleichzeitig am Maß befinden (e.g. "+0,1 -0,05")

Die ersten drei beschriebenen Toleranzen entsprechen den oberen drei Fragezeichen unter 2D-Bemaßung+Text > Bearbeiten > Z'text > Toleranzen. Der vierte beschriebene Fall entspricht den drei Fragezeichen in der zweiten Reihe.

Toleranzmenü

Registerkarte Symbol

Jeder Bemaßung können Bemaßungssymbole zugeordnet werden, beispielsweise das Durchmesserzeichen. In dieser Registerkarte legen Sie die Größe der Symbole fest sowie deren Position bzgl. Maßzahl und Maßlinie.

Bemaßungsparameter (2D)
