Thema: Katalogeditor

Tabelle anlegen

Extras > Tabelle > neu

Um einem Werksnormkatalog einen neue Datensatztabelle zuzuordnen:

1. Setzen Sie den Cursor auf den Namen des entsprechenden Kataloges. Wenn Sie beispielsweise eine neue Tabelle für Teile + Bearbeitungen anlegen wollen, dann aktivieren Sie unterhalb des Ordners WERKSNORMEN den Eintrag Teile.
2. Wählen Sie die Funktion Tabelle neu – entweder in der Symbolleiste oder im Menü Extras.
3. Das Dialogfenster Neue Tabelle wird angezeigt. Je nach aktuellem Werksnormkatalog sind die Felder des Dialogfensters  bereits entsprechend vorbelegt.

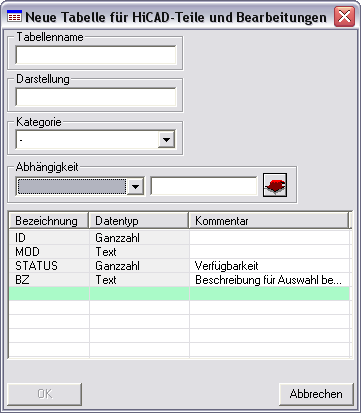

Dialogfenster Neue Tabelle

Tabellenname
Geben Sie hier den Dateinamen der Tabellen ein. Unter diesem Namen wird die Tabelle als IPT-Datei im HiCAD-Ordner KATALOGE/WERKSNORMEN abgelegt.

Darstellung (Alias-Name)
Legen Sie hier einen Alias-Namen für die Tabelle fest. Dieser wird angezeigt, wenn Sie in HiCAD auf die Werksnormkataloge zugreifen.

Kategorie
Tabellen können - je nachdem zu welchem Katalog sie gehören - einer bestimmten Kategorie zugeordnet werden. Dies gilt beispielsweise für Schrauben. In diesem Fall können Sie bei der Definition neuer Tabellen eine Kategorie aus der entsprechenden Listbox wählen. Je nach gewählter Kategorie werden dann die Spalten automatisch vorbelegt.

Abhängigkeit
HiCAD-Tabellen können Abhängigkeiten zu anderen HiCAD-Tabellen enthalten, z.B. zu Geometrie, Gewinde oder Material (Ausführung/Werkstoff/Festigkeitsklasse). Sollen Abhängigkeiten definiert werden, dann gehen Sie folgendermaßen vor:

• Wählen Sie in der Listbox aus, womit die Tabelle verknüpft werden soll, z.B. Gewinde. Der Katalogeditor zeigt dann automatisch eine Liste der Gewindetabellen an.
• Wählen Sie die gewünschte Tabelle aus und verlassen Sie das Auswahlfenster mit OK. Der Name der gewählten Tabelle wird im Eingabefeld angezeigt.


• Diese Abhängigkeit muss nun noch explizit bestätigt werden. Klicken Sie auf das Pfeilsymbol . Die Abhängigkeit wird grün markiert.

• Sie können jetzt analog weitere Abhängigkeiten eingeben.

Bezeichnung, Datentyp
Die Spalten und Datentypen sind beim Anlegen einer neuen Tabelle vordefiniert.

Kommentar
Zu jeder Spalte einer Tabelle können Sie zur Erklärung Kommentartexte vergeben. Diese werden angezeigt, wenn Sie im Katalogeditor die Maus über die Spaltenüberschriften bewegen.

• Haben Sie alle erforderlichen Daten eingegeben, dann verlassen Sie das Dialogfenster mit OK..
• Sie können jetzt die Tabelle bearbeiten, z.B. weitere Spalten hinzufügen, neue Datensätze anlegen etc.

Hinweise:

• Abhängigkeiten zwischen Tabellen der HiCAD-Kataloge werden beim Catalogue Maker berücksichtigt.
• Abhängigkeiten werden bei Werksnormkatalogen ignoriert.

• Tabellen eines HiCAD-Kataloges lassen sich direkt nach dem Anlegen mit Normen verknüpfen. Lesen Sie dazu die Informationen unter Tabellen mit Normen verknüpfen.
