Dokumente konvertieren

HiCAD-Konstruktionen lassen sich in andere Dateiformate wie DXF exportieren.

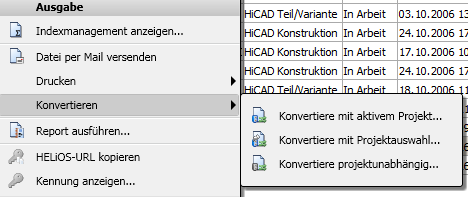

Dies geschieht über das Dokument-Kontextmenü im HELiOS Desktop unterhalb von Ausgabe im Menü von Konvertieren.

Im Untermenü können Sie eine Projekt-Zugehörigkeit oder -Unabhängigkeit auswählen:

• mit aktivem Projekt...: Mit dieser Option wird das aktive Projekt mit übernommen bzw. in den Zeichnungsrahmen eingetragen.
• mit Projektauswahl...: Das zugehörige Projekt kann im folgenden Dialog individuell ausgewählt werden.
• projektunabhängig...: Bei dieser Auswahl wird kein Projekt mit eingetragen.

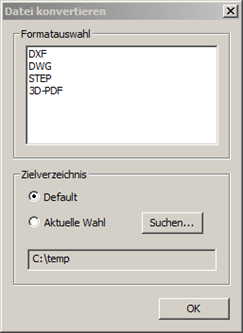

Wählen Sie im folgenden Dialog die entsprechende Schnittstelle und ggf. das Zielverzeichnis aus. Als Default wird der in der System-Datei hel_fileconvert.ini definierte Standardpfad verwendet. Wollen Sie ein anderes Zielverzeichnis einstellen, dann aktivieren Sie die Option Aktuelle Wahl und wählen dann über Suchen... das gewünschte Verzeichnis.

Zum Ausführen der Konvertierung muss der HELiOS Spooler aktiviert sein.

Beim Export in das NCX- oder DSTV-NC-Dateiformat werden jeweils die Format-spezifischen Exportoptionen verwendet, die zuletzt in HiCAD gesetzt und gespeichert worden sind.
