Stahlbauverschraubung (3D-STB)

Stahlbau > Hilfen > Stahlbauverschraubung

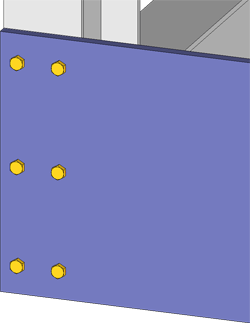

Diese Funktion dient zum Anschrauben von Blechen mit einer genormten Stahlbauverschraubung. Dazu wird ein entsprechendes Auswahlfenster angezeigt.

• Wählen Sie die Norm durch Aktivierung des entsprechenden Radio Buttons aus.
• Wählen Sie den gewünschten Durchmesser in der zugehörigen Listbox.
• Wählen Sie den Einbaumodus und die Art der Fertigung.
• Identifizieren Sie die zu verschraubenden Objekte.
• Beenden Sie die Auswahl mit der mittleren Maustaste.

Der Einbau der Verschraubung erfolgt analog zum Einbau von 3D-Verschraubungen.

Hinweise:

• Die Komponenten einer Stahlbauverschraubung werden in einer Baugruppe mit der Bezeichnung (Sachnummer) SCHRAUBVERBINDUNG zusammengefasst.
• Im Mittelpunkt des Schraubenbildes, d.h. der Baugruppe SCHRAUBVERBINDUNG wird ein isolierter Punkt erzeugt. Über diesen Punkt kann eine Verschraubung direkt identifiziert werden.
• Bohrungsdurchmesser werden standardmäßig nach DSTV-Prüfbescheid vom 4.11.2002 erzeugt.
• Die Farbe der Achsen von Verschraubungen lässt sich in der Datei KNTPAR.DAT im HiCAD SYS-Verzeichnis unter Colour of bold axes (-1=default) einstellen.
• Beachten Sie auch Montierbarkeitsprüfung für Verschraubungen, die Sie mit dem Design Checker durchführen können. Dabei wird geprüft, ob Schrauben kollisionsfrei herausgezogen werden können und das Werkzeug für Schrauben und Muttern genügend freien Winkelraum hat. Die Montage gilt als möglich, wenn der Winkelraum für das Werkzeug entweder für die Schraube oder für die Mutter kollisionsfrei ist. Sie finden den Design Checker unter Informationen > Tests .
