Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Steg/Flansch an Steg/Flansch > K-Verband
Zur Aussteifung zwischen drei Profilen (Stützen und Träger) lassen sich K-Verbände einbauen. Folgende Designvarianten stehen zur Verfügung:

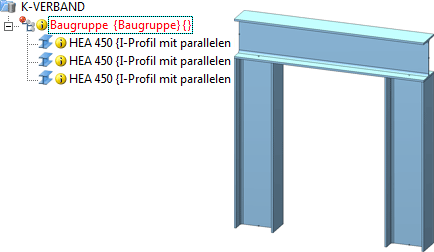

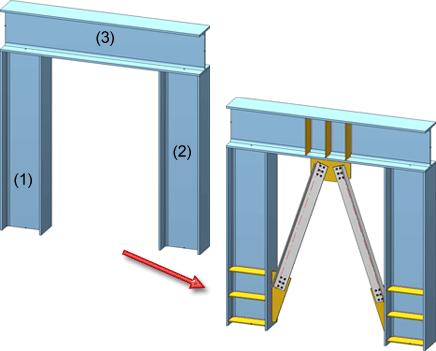

Nach dem Aufruf der Funktion fordert HiCAD Sie auf, die Profile zu identifizieren, zwischen denen der K-Verband eingebaut werden soll. Identifizieren Sie zuerst die beiden Stützen und dann den Träger.
Nach der Identifizierung der Profile wird das Dialogfenster K-Verband, verschweißtb K-Verband, verschraubt angezeigt. Der Unterschied in den Dialogfenster besteht darin, dass für geschraubte K-Verbände zusätzliche Optionen für die Montageplatten zur Verfügung stehen. Ansonsten erfolgt die Bedienung beider Dialogfenster analog.
Einmal verwendete Konfigurationen für K-Verbände lassen sich zur Wiederverwendung speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.
Die Konfiguration des K-Verbandes erfolgt über die verschiedenen Registerkarten des Dialogfensters:
Haben Sie alle erforderlich Daten eingegeben, dann kann der K-Verband eingebaut werden. Bei Wahl von Übernehmen wird der K-Verband eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen wird die Funktion ohne Einbau bzw. ohne Änderung des K-Verbandes abgebrochen.
Hinweise:

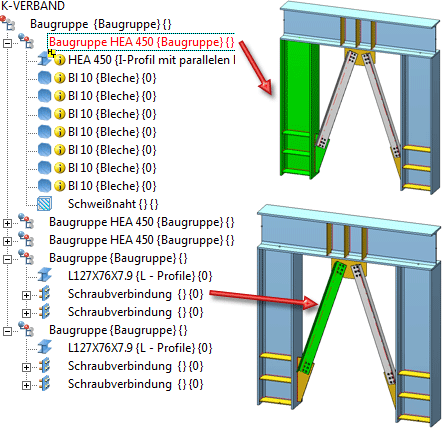

Stützenprofil und Knotenbleche (Platte) bilden jeweils eine Baugruppe. Alle anderen Komponenten werden - pro Diagonale - zu einer separaten Baugruppe zusammengefasst.

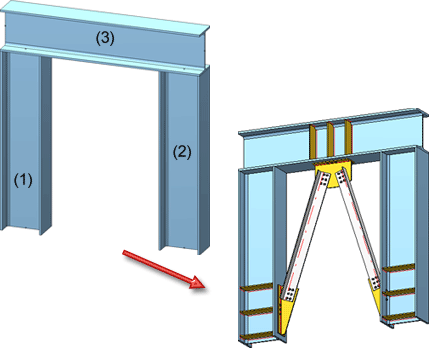

Beispiel:
Profil, zugehörige Knotenbleche und Steifen bilden jeweils eine Baugruppe. Verbundprofile und zugehörige Verschraubungen bilden jeweils eine Baugruppe.
Hier werden Ihnen auf den Registerkarten 1. Profil, 2. Profil und 3. ProfilInformationen zu den zuvor identifizierten Profilen (Stützen und Träger) angezeigt, beispielsweise Art des Profils, Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

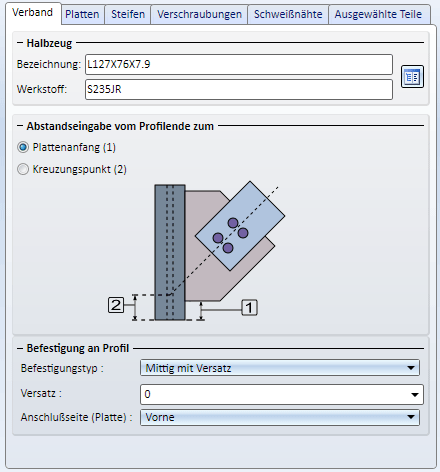

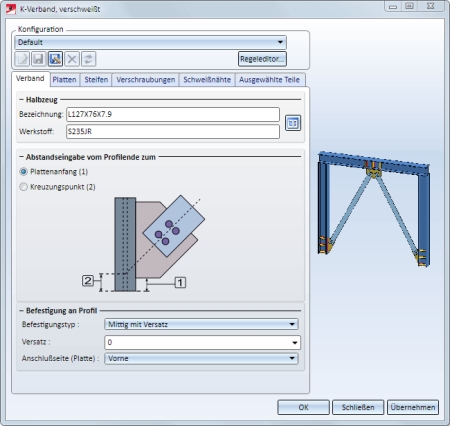

Auf dieser Registerkarte bestimmen Sie, welches Halbzeug für den Verband verwendet werden soll und Sie legen die Art der Befestigung an den Profilen fest.
|
Halbzeug |
Durch einen Klick auf das
|
|
Abstandeingabe |
Hier legen Sie fest, ob der auf der Registerkarte Platten angegebene Abstand zum Profilende als Abstand zwischen Profilende und Plattenanfang oder als Abstand vom Profilende zum Kreuzungspunkt zwischen den Achsen interpretiert wird. |
|
Befestigung |
Hier bestimmen Sie wie das Halbzeug an den Profilen befestigt wird. Befestigungstyp
Versatz/ Anschlussseite (Profil) Haben Sie als Befestigungstyp Mittig mit Versatz gewählt, dann geben Sie hier den Wert für den gewünschten Versatz an. Bei den anderen Befestigungstypen wählen Sie die Anschlussseite (Vorderer oder hinterer Fansch). Anschlussseite (Blech) Hier bestimmen Sie, an welcher Seite des Bleches das gewählte Halbzeug angeschlossen werden soll- vorne oder hinten. |
Auf dieser Registerkarte bestimmen Sie, ob und - wenn ja - welche Platten an den Verbandsprofilen verwendet und wie diese befestigt werden sollen.
Auf der Registerkarte Halbzeug bestimmen Sie die Art des Knotenbleches. Durch einen Klick auf das
-Symbol lassen sich die Halbzeuge direkt in den entsprechenden Normteilkatalogen auswählen.
Bei verschraubten K-Verbänden wählen Sie hier auch das Halbzeug für die Montageplatten.
Auf den anderen Registerkarten bestimmen Sie die Geometrie und Bohrungsraster der Knotenbleche.

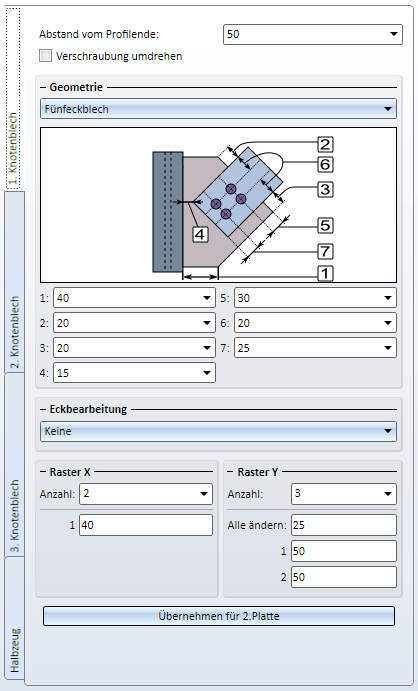

Diese Registerkarte gelten für die Knotenbleche der gewählten Stützen.
|
Abstand vom Profilende |
Haben Sie auf der Registerkarte Verband unter Abstandseingabe vom Profilende zum die Option Plattenanfang gewählt, dann ist der angegebene Wert der Abstand zwischen der Oberkante des Bleches und dem Ende des Stützenprofils, an die das Blech angeschlossen wird. Haben Sie auf der Registerkarte Verband unter Abstandseingabe vom Profilende zum die Option Kreuzungspunkt gewählt, dann ist der angegebene Wert der Abstand vom Profilende zum Kreuzungspunkt zwischen den Achsen. |
|
Verschraubung |
Hier haben Sie die Möglichkeit, durch Aktivieren der Checkbox Umdrehen die Richtung der Verschraubung zu ändern. Die Anordnung der Verschraubung legen Sie unter Raster X/Y fest. Der Bohrungsdurchmesser wird auf der Registerkarte Verschraubungen bestimmt. |
|
Geometrie |
Bei den Knotenblechen, die an die Stützen angeschlossen werden, haben Sie die Wahl zwischen einem Viereck- und einem Fünfeckblech. Nach der Wahl des Blechtyps geben Sie die gewünschten Abmessungen ein. |
| Eckbearbeitung |
Soll die Ecke des Knotenbleches zur Stütze mit einer geraden oder gekehlten Fase verwesen werden, dann können Sie dies in der Listbox auswählen. Folgende Eckbearbeitungen sind verfügbar:
|
| Raster X/Y |
Das Bohrungsraster bestimmt die Anordnung der Verschraubung von Knotenblech und Verbundprofil. Geben Sie hier die Anzahl der Bohrungen in X- und Y-Richtung sowie deren Abstand zueinander an. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Eingabefeld Alle ändern ein. |
Sie können die Einstellungen der Registerkarte 1. Knotenblech für das 2. Knotenblech übernehmen, indem Sie auf die Schaltfläche Übernehmen für 2. Platte klicken. Dies gilt auch umgekehrt.

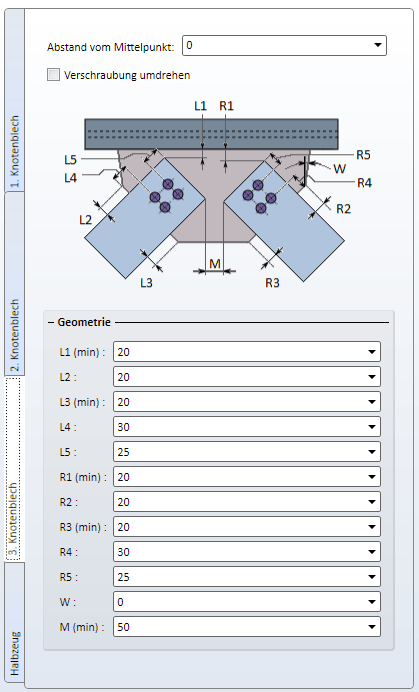

Auf dieser Registerkarte bestimmen Sie die Größe des Knotenbleches am Träger. Darüber hinaus haben Sie die Möglichkeit, den Abstand vom Mittelpunkt anzugeben und die Verschraubungsrichtung umzudrehen.

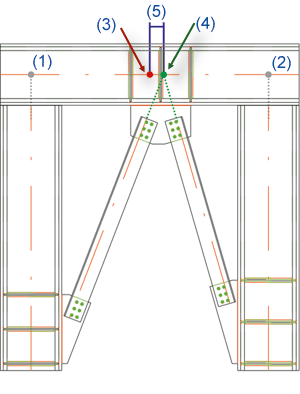

Mit Abstand zum Mittelpunkt ist hier folgendes gemeint: Es werden intern zunächst die Kreuzungspunkte der Achsen
ermittelt. Dann wird der Mittelpunkt zwischen diesen beiden Punkten (3) bestimmt. Der Abstand (5), der auf der Registerkarte angegeben wird, ist der Abstand zwischen diesem Mittelpunkt (3) und dem Kreuzungspunkt (4) der Achsen der Verbundprofile.

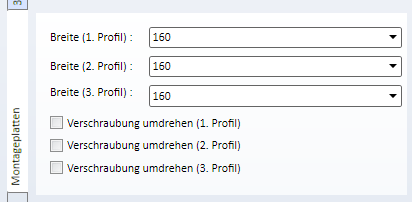

Diese Registerkarte steht nur für verschraubte K-Verbände zur Verfügung.
Hier bestimmen Sie die Breite der Platten und Sie haben die Möglichkeit, die Richtung der Verschraubung umzudrehen.

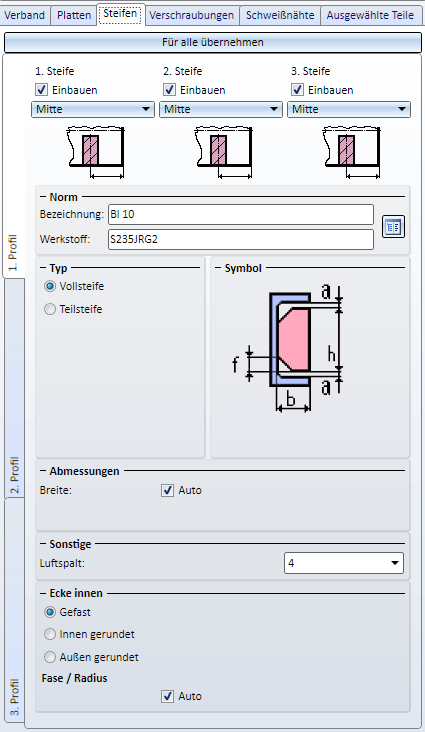

Der Verband kann mit und ohne Steifen erzeugt werden. Das lässt sich für alle drei Profile individuell einstellen. Maximal drei Steifen pro Profil sind möglich.
Soll die Steife eingebaut werden, dann aktivieren Sie zunächst die Checkbox Einbauen und wählen Sie durch einen Klick auf das Symbol den Typ der Steife im Katalog aus.
Die weiteren Parameter
|
Typ |
Legen Sie hier durch Aktivierung des entsprechenden Radio Buttons fest, ob eine Voll- oder eine Teilsteife eingebaut werden soll. |
|
Abmessungen |
Bestimmen Sie die Breite der Steife oder aktivieren Sie stattdessen die Checkbox |
|
Sonstige |
Hier können Sie - falls gewünscht - den Wert für den Luftspalt eintragen. |
|
Ecke innen |
In diesem Bereich legen Sie die Daten für die Innenecke fest. Dies sind je nach gewählter Eckenoption die Fasenlänge bzw. der Rundungsradius. Soll der Wert von HiCAD automatisch bestimmt werden, dann aktivieren Sie die Checkbox Auto. |
Die Einstellungen können individuell für alle drei Profile festgelegt werden. Wollen Sie die aktuellen Einstellungen für alle Profile übernehmen, dann klicken Sie auf die Schaltfläche Für alle übernehmen.

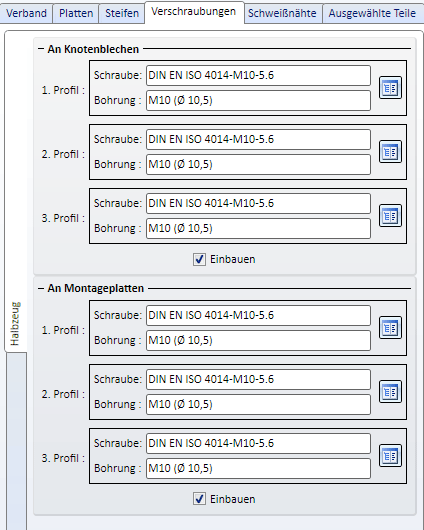

Auf dieser Registerkarte bestimmen Sie die Bohrungsraster für die Verschraubungen an den Knotenblechen und den Schraubentyp.
Unter Halbzeuge lassen sich durch einen Klick auf das jeweilige -Symbol die Schrauben - getrennt für die drei Profile - direkt in den entsprechenden Normteilkatalogen auswählen. Sollen keine Schrauben eingebaut werden, dann deaktivieren Sie die Checkbox Einbauen.
Bei verschraubten K-Verbände stehen die Möglichkeiten analog für Montageplatten zur Verfügung.

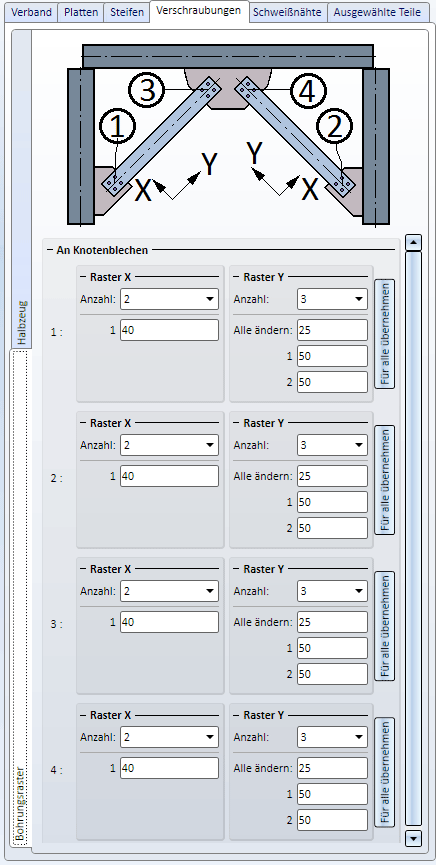

Unter Bohrungsraster bestimmen Sie das Bohrungsraster für die Verschraubungen an den Knotenblechen sowie - bei verschraubten K-Verbänden - an den Montageplatten.
Das Bohrungsraster bestimmt die Anordnung des Bohrbildes für die Knotenbleche. Für jede Verschraubung können Sie die Anzahl der Bohrungen in X- und Y-Richtung sowie deren Abstand zueinander festlegen. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Feld Alle ändern ein. Alle Felder werden mit dem eingegebenen Wert gefüllt. Wollen Sie ein Bohrungsraster für alle Verschraubungen übernehmen, dann klicken Sie auf die Schaltfläche Für alle übernehmen.

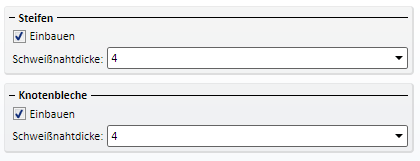

Hier bestimmen Sie, ob die Schweißnähte an den Steifen und Knotenblechen eingebaut werden sollen. Zum Einbau der Schweißnähte aktivieren Sie die Checkbox Einbauen und geben dann die Schweißnahtdicke ein.
